■ 特 長
・ 高信頼性
・ ダイレクトDCドライブ
・ 超小型
・ ESDに敏感でない
|
 |
■ 特性
| 仕 様 |
単位 |
最小値 |
典型値 |
最大値 |
| 波長 |
シングルモード |
nm |
1260-1360 and / or 1510-1610 |
| マルチモード |
810-890 and/or 1260/1360 |
| 挿入損失 *, ** |
dB |
- |
0.6 |
1.0/1.2*** |
| PDL（シングルモード） |
dB |
- |
- |
0.1 |
|
消光比 (PMファイバ) |
dB |
18 |
- |
- |
| 反射減衰量* |
SM, PM |
dB |
50 |
- |
- |
| マルチモード |
35 |
| クロストーク* |
SM, PM |
dB |
50 |
- |
- |
| マルチモード |
35 |
|
スイッチ速度 |
ms |
- |
6 |
10 |
|
繰返再現性 |
dB |
- |
- |
±0.05 |
| 繰返レート |
Hz |
- |
- |
20
|
|
寿命 |
Cycle |
109 |
|
|
| 消費電力 |
mW |
- |
- |
170 |
| スイッチングタイプ |
- |
Latching無し |
| 動作温度***** |
℃ |
-5〜+70℃ |
| 保管温度 |
℃ |
-40〜+85℃ |
| パワーハンドリング |
mW |
- |
300 |
500 |

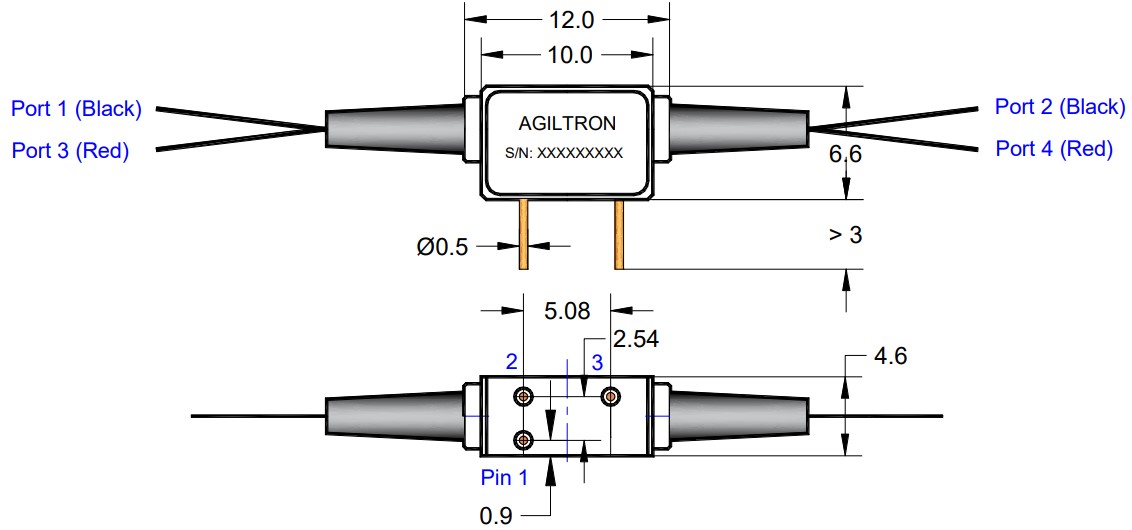

| パッケージサイズ |
mm |
(L)10x(W)6.6x(H)4.6 |
| ファイバタイプ**** |
SM |
- |
SMF-28 or equivalent |
| PM |
Panda 250 PM or equivalent |
| マルチモード |
MM 50/125, MM 62.5/125 or equivalent |
* コネクタを除きます。
** マルチモードの場合、CPR<14dBの光源で測定します。
*** デュアルバンド、デュアル1x2、フル2x2、デュアルフル2x2
****
1x1および1x2構成では、PMファイバーバージョンのみです。
***** 低温バージョンが利用可能です。ご希望の場合、お問い合わせください。
その他の仕様につきましては、Agiltron社のメーカ仕様書を、ご参照下さい。
■ 品番構成
 |
- |
|
- |
|
- |
2 |
- |
|
- |
|
- |
|
- |
|
- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
タイプ |
|
波長 |
|
スイッチ |
|
パッケージ |
|
ファイバタイプ |
|
ファイバ長 |
|
コネクタ |
MISW[1]
MIDU
[2]
MIQU
[3]
MIPM
[4] |
|
1x1 N/T[5]=1T
1x1N/D[6]=1D
1x2=12
2x2=22
Special=00 |
|
1060=1
1310=3 1550=5 780=7
850 =8 1310/1550=9 850/1310=A 1260-1620=B
Special=0
|
|
Non-latching=2 |
|
標準=1
Special=0 |
|
SMF-28=1
Panda 250 PM=B
MM 50/125=5
MM 62.5/125=6
Special=0 |
|
ベアファイバ=1
Special=0
|
|
0.25m=1
0.5n=2
1.0m=3
Special=0 |
|
なし=1
FC/PC=2
FC/APC=3
SC/PC=4
SC/APC=5
ST/PC=6
LC=7 Duplex LC=8 MTP=9 Special=0 |
[1]. MISW: MEMS
U--MINI 1x1, 1x2, 2x2 SWITCH.
[2]. MIDU:
MEMS U--MINI DUA L 1x1, 1x2, 2x2 Switch.
[3]. MIQU: ME MS U--MINI QUAD
1x1.
[4]. MIPM: ME MS U--MINI 1x1,
1x2 PM Switch.
[5]. N/T: MEMS U--MINI
Non-Latching 1x1 Switch, Normally Transparence.
[6]. N/D: MEMS U--MINI Non-Latching 1x1 Switch, Normally
Dark.
※ メーカー仕様書は、こちらをクリック下さい。メーカーＨＰは、こちらをクリック下さい。
|
