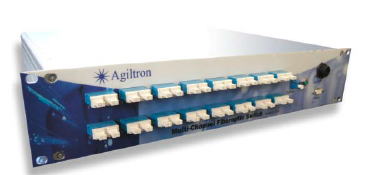

セルフアライン １×Ｍ 光スイッチ
SelfAlign of 1xM Fiberoptic Switch (bidirectional) |
|
特長
低コスト
高信頼性
低挿入損失
ブロードバンド
コンパクト
低出力スイッチ
アプリケーション
光チャンネルルーティング
ネットワーク保護
コンフィギュラブル Add/Drop
システムモニタリング
計器
|
|
■ 仕様
| 項目 |
単位 |
最小値 |
代表値 |
最大値 |
| 動作波長 |
nm |
400 |
- |
1800 |
| 挿入損失* |
dB |
- |
0.6 |
1.5 |
| クロストーク |
dB |
50 |
- |
- |
| スイッチ速度（rise, fall) |
ms |
- |
- |
1000 |
| 耐久性 |
Cycle |
107 |
- |
- |
| PDL |
dB |
- |
0.02 |
0.2 |
| 波長依存損失** |
dB |
- |
0.1 |
0.3 |
| リターンロス |
dB |
45 |
- |
- |
| 繰返再現性 |
dB |
- |
- |
0.3 |
| 駆動電圧*** |
V |
- |
- |
12 |
| 消費電力**** |
V |
0.7 |
3.6 |
5 |
| 動作温度***** |
℃ |
-5 |
- |
65 |
| 最大入力パワー****** |
mW |
- |
300 |
500****** |
| 保管温度 |
℃ |
-40 |
- |
85 |
| スイッチタイプ |
- |
Non-Latching or Latching |
| ファイバタイプ |
- |
Corning SMF-28 |
| パッケージ大きさ |
Inches |
13.5(L) x 17.5(W) x 3.5(H) |
|
* コネクタなしでの値です。
** バンド幅50nm以内での値です。
*** 他の駆動電流オプションもご使用頂けます。
**** ラッチングタイプのスイッチのみ、スリープの間に最小パワーを消費します。
***** -25℃〜-75℃で使用可能なタイプもございます。
****** 高出力タイプもございます。
※ 詳しい仕様（メーカーＨＰ）は、こちらをクリック下さい。
※ 写真と実際の商品は、若干異なる場合がございます。 |
