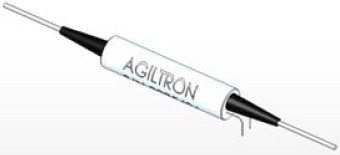

ブロードバンド（広帯域） MEMS 可変アッテネータ（VOA） Broad Band MEMS Variable Optical Attenuator

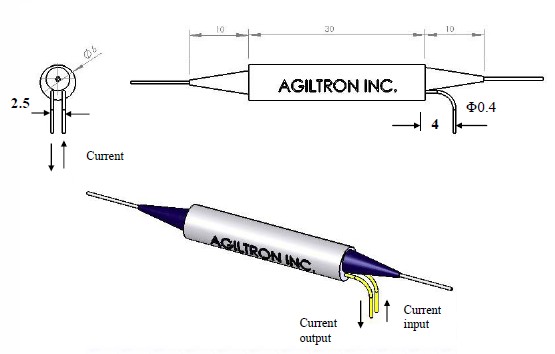

■　特　長 ・　ブロードバンド ・　低コスト ・　高信頼性 ・　低挿入損失、低PDL、低WDL&TDL ・　直流電流ドライバ ・　低消費電力 ■　用　途 ・　パワーコントロール ・　パワー制御 ・　チャンネルバランス ・　設備 ■　特性 仕　様 最小値 典型値 最大値 　波　長 500nm S+C+L 1700nm 　挿入損失1 - 0.6dB 0.8dB 　PDL（偏波依存ロス）2 - 0.15dB 0.4dB 　WDL（波長依存ロス）2,4 - 0.3dB 0.6dB 　TDL（温度依存ロス）3 - 0.05dB 0.2dB 　減衰範囲 - 25dB 55dB 　減衰解像度 連続 　偏波モード分散2 - 0.01ps 0.050ps 　リターンロス 50dB - - 　応答時間5. - 2.5ms 5ms 　動作温度 -5〜+75℃ 　消費電力 - - 20mW 　駆動電流 - - 60mA 　使用可能な最大パワー - 100mW 300mW 　保管温度 -40〜+85℃ 　規格 Telcordia 1209と1221に準拠 　ファイバタイプ Corning社　SMF-28 　パッケージサイズ6 φ6.0x30mm 1.　コネクタなしで、室温で計測した場合の値です。 2.　減衰が20dB以下の場合の値です。 3.　減衰が0dBで温度範囲-5〜+75℃全体で計測した値です。 4.　バンド幅30nm以内での値です。 5.　より応答時間の速い（1ms以下）タイプも供給可能です。 6.　標準のパッケージです。 ■　電気的仕様 　パラメータ 典型値7 最大値7 　制御電流7 40mA 60mA 　制御電流スロープ7 - 200A/sec 7.　減衰が20dBの場合の値です。 ■　パッケージサイズ (単位：mm) ■　より詳細なデータは、こちらをクリック下さい。 ■　品番構成 SMOA - 22 - - - - - - - タイプ 波長 OFF状態 パッケージ ファイバタイプ ファイバ長 コネクタ 電流制御=22 S+C+L=1 1310=3 1550=5 1310&1550=2 透明=1 不透明=2 標準C=3 SMF-28=1 その他=2 250um素線=1 900umﾙｰｽﾁｭｰﾌﾞ=3 0.25m=1 0.5m=2 1.0m=3 なし=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC=7
