ボックスパッケージ入り MEMS 可変アッテネータ（VOA） Broad Band MEMS Variable Optical Attenuator

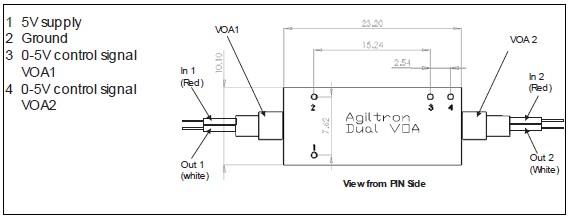

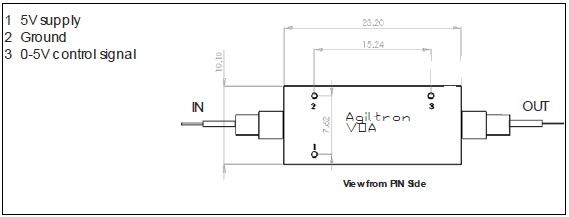

■　特　長 ・　ブロードバンド ・　低コスト ・　高信頼性 ・　低挿入損失、低PDL、低WDL&TDL ・　直流電流ドライバ ・　低消費電力 ■　用　途 ・　パワーコントロール ・　パワー制御 ・　チャンネルバランス ・　設備 ■　特性 仕　様 最小値 典型値 最大値 　波　長 600nm 1310/1550nm 1650nm 　挿入損失1 0.3dB 0.6dB 0.8dB 　PDL（偏波依存ロス）2 - 0.15dB 0.35dB 　WDL（波長依存ロス）2,4 - 0.3dB 0.6dB 　TDL（温度依存ロス）3 - 0.05dB 0.5dB 　減衰範囲 - 25dB 55dB 　減衰解像度 連続 　偏波モード分散2 - 0.01ps 0.05ps 　リターンロス 50dB - - 　応答時間5. - 2.5ms 5ms 　動作温度 -5〜+75℃ 　消費電力 - - 20mW 　使用可能な最大パワー - 300mW 500mW 　保管温度 -40〜+85℃ 　規格 Telcordia 1209と1221に準拠 　パッケージサイズ6 23.2(L)x10.1(W)x10.7(H)mm 1.　コネクタなしで、室温で計測した場合の値です。挿入損失<0.3dBも製作可能です。 2.　減衰が20dB以下の場合の値です。 3.　バンド幅30nm以内での値です。 ■　電気的仕様 　パラメータ 典型値 最大値 　制御電圧 0-5V 5.5V ■　パッケージサイズ (単位：mm) ＜シングルVOA＞ ＜デュアルVOA＞ ■　より詳細なデータは、こちらをクリック下さい。 ■　品番構成 BMOA - - - - - - - - タイプ 波長 OFF状態 パッケージ ファイバタイプ ファイバ長 コネクタ 1ﾁｬﾝﾈﾙ=10 2ﾁｬﾝﾈﾙ=20 1300〜1600nm=1 950〜1080nm=2 740〜850nm=3 透明=1 不透明=2 ｼﾝｸﾞﾙVOA=1 ﾃﾞｭｱﾙVOA=2 SMF-28=1 HI1060=2 HI780=3 250um素線=1 φ400um=2 φ900um=3 0.25m=1 0.5m=2 1.0m=3 なし=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC=7
