MEMS 可変アッテネータ(VOA) <電流制御タイプ>
MEMS Variable Optical Attenuator (Current Control)


■ 特 長
・ 減衰値を電流で制御可能
・ 低電圧
・ 高信頼性
・ 低挿入損失、低PDL、低WDL&TDL
・ コンパクトサイズ & シンプルな構成
・ 簡単な動作方法
・ 良好な光学特性
・ Telcordia 1209と1121に準拠
・ 低消費電力

■ 用 途
・ パワーコントロール
・ パワー制御
・ チャンネルバランス
・ 設備

■ 特性
仕 様 最小値 典型値 最大値
 波 長 1310±50nm, 1480±50nm, 1550±50nm
 挿入損失1 0.2dB 0.4dB 0.7dB
 PDL(偏波依存ロス)2 - 0.15dB 0.4dB
 WDL(波長依存ロス)2,4 - 0.3dB 0.6dB
 TDL(温度依存ロス)3 - 0.05dB 0.2dB
 減衰範囲 - 25dB 60dB
 減衰解像度 連続
 偏波モード分散2 0.005ps 0.01ps 0.050ps
 リターンロス 50dB - -
 応答時間 0.5dB 2.5dB 5dB
 動作温度 -5〜+75℃
 電気抵抗 - -
 動作電流2 10mA 40mA 60mA
 使用可能な最大パワー - 300mW 500mW
 保管温度 -40〜+85℃
 規格 Telcordia 1209と1221に準拠
 ファイバタイプ Corning社 SMF-28
 パッケージサイズ5 Aパッケージ:φ6.0x18.0mm  Bパッケージ:φ6.0x22.6mm
1. コネクタなしで、室温で計測した場合の値です。
2. 減衰が20dB以下の場合の値です。
3. 減衰が0dBで温度範囲-5〜+75℃全体で計測した値です。
4. バンド幅30nm以内での値です。
5. 標準パッケージです。



■ 電気的仕様
 パラメータ 典型値 最大値
 制御電流6 40mA 60mA
 制御電流スロープ - -
6. 減衰が20dBの場合の値です。

■ パッケージサイズ (単位:mm)


 標準Aパッケージ

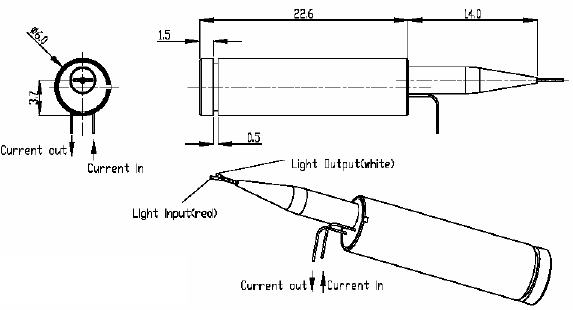

 標準Bパッケージ




■ より詳細なデータは、こちらをクリック下さい。(p.3〜p.6です。)

■ 品番構成

MMOA - - - - - - - -
タイプ 波長 OFF状態 パッケージ ファイバタイプ ファイバ長 コネクタ
標準電流
コントロール=22
1310=3
1550=5
C+L=2
1310&1550=8
透明=1
不透明=2
標準A=1
標準B=2
SMF-28=1
その他=2
素線=1
0.25m=1
0.5m=2
1.0m=3
なし=1
FC/PC=2
FC/APC=3
SC/PC=4
SC/APC=5
ST/PC=6
LC=7
