MEMS 可変アッテネータ(VOA)+インプットタップ
MEMS Variable Optical Attenuator Integrated with Input Tap (Voltage & Current control)


■ 特 長
・ タップ付きVOA
・ コンパクトサイズ
・ 低コスト
・ 高信頼性
・ 低挿入損失、低PDL、低WDL&TDL
・ 低直流電圧ドライバ

■ 用 途
・ パワーコントロール
・ パワー制御
・ チャンネルバランス
・ 設備

■ 特性
仕 様 最小値 典型値 最大値
 波 長 1260〜1360nm and/or 1510〜1620nm
 挿入損失1 0.3dB 0.5dB 0.7dB
 PDL(偏波依存ロス)2 - 0.15dB 0.4dB
 WDL(波長依存ロス)3,4 - - 0.2dB
 TDL(温度依存ロス)3 - 0.05dB 0.2dB
 減衰範囲 - 25dB 55dB
 減衰解像度 連続
 偏波モード分散2 0.005ps 0.01ps 0.050ps
 リターンロス 50dB - -
 応答時間 - - 5ms
 タップレスポンス @1550nm 12mA/W 15mA/W 40mA/W
 波長依存レスポンス 0.010dB/nm 0.020dB/nm 0.025dB/nm
 偏波依存レスポンス2 0.02dB 0.10dB 0.25dB
 温度依存レスポンス - - 0.01dB/℃
 5Vバイアス電圧での暗電流 @23℃ - - 1nA
 5Vバイアス電圧での暗電流 @70℃ - 30nA 70nA
 3dBバンド幅(カットオフ周波数) 10MHz - -
 キャパシタンス - 12pF -
 電気抵抗 - -
 消費電力 - 30mW -
 使用可能な最大パワー - 300mW 500mW
 保管温度 -40〜+85℃
 規格 Telcordia 1209と1221に準拠
 ファイバタイプ Corning社 SMF-28
 パッケージサイズ5 φ6.1x35.2mm
1. コネクタなしで、室温で計測した場合の値です。
2. 減衰が20dB以下の場合の値です。
3. 減衰が0dBで温度範囲-5〜+75℃全体で計測した値です。
4. バンド幅30nm以内での値です。
5. パッケージの長さは、最大25mmまで短くする事が可能です。



■ 電気的仕様
 パラメータ 最小値6 典型値6 最大値6
 制御電圧7 0.02V 3V 5V
 制御電流7 10mA 40mA 60mA
6. 減衰が20dBの場合の値です。
7. 電圧制御の際は、レジスタとマッチングさせます。

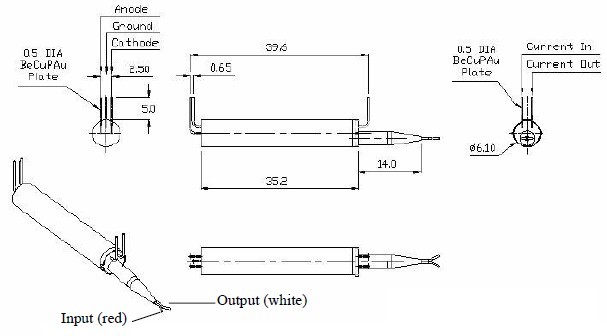

■ パッケージサイズ (単位:mm)


 標準Cパッケージ




■ より詳細なデータは、こちらをクリック下さい。

■ 品番構成

MMOA - - - - - - - -
タイプ 波長 OFF状態 パッケージ ファイバタイプ ファイバ長 コネクタ
インプットタップ
電流制御=12

インプットタップ
電圧制御=13
1310=3
1550=5
C+L=2
1310&1550=8
透明=1
不透明=2
標準C=3 SMF-28=1
その他=2
250um素線=1
900umルースチューブ=3
0.25m=1
0.5m=2
1.0m=3
なし=1
FC/PC=2
FC/APC=3
SC/PC=4
SC/APC=5
ST/PC=6
LC=7
