■ 特 長
・ 減衰値を電圧で制御可能
・ 低電圧
・ 高信頼性
・ 低挿入損失、低PDL、低WDL&TDL
・ コンパクトサイズ ＆ シンプルな構成
・ 簡単な動作方法
・ 良好な光学特性
・ Telcordia 1209と1121に準拠
・ 低消費電力
■ 用 途
・ パワーコントロール
・ パワー制御
・ チャンネルバランス
・ 設備 |
 |
■ 特性
| 仕 様 |
最小値 |
典型値 |
最大値 |
| 波 長 |
1310±50nm, 1480±50nm, 1550±50nm |
| 挿入損失1 |
0.2dB |
0.4dB |
0.7dB |
| PDL（偏波依存ロス）2 |
- |
0.15dB |
0.4dB |
| WDL（波長依存ロス）2,4 |
- |
0.3dB |
0.6dB |
| TDL（温度依存ロス）3 |
- |
0.05dB |
0.2dB |
| 減衰範囲 |
- |
25dB |
60dB |
| 減衰解像度 |
連続 |
| 偏波モード分散2 |
0.005ps |
0.01ps |
0.050ps |
| リターンロス |
50dB |
- |
- |
| 応答時間 |
0.5dB |
2.5dB |
5dB |
| 動作温度 |
-5〜+75℃ |
| 電気抵抗5 |
1.5Ω |
75Ω |
250Ω |
| 動作電圧2,5 |
0.02V |
3V |
5V |
| 使用可能な最大パワー |
- |
300mW |
500mW |
| 保管温度 |
-40〜+85℃ |
| 規格 |
Telcordia 1209と1221に準拠 |
| ファイバタイプ |
Corning社 SMF-28 |
| パッケージサイズ6 |
φ6.0x18.0mm |
1. コネクタなしで、室温で計測した場合の値です。
2. 減衰が20dB以下の場合の値です。
3. 減衰が0dBで温度範囲-5〜+75℃全体で計測した値です。
4. バンド幅30nm以内での値です。
5. 抵抗に合わせながら電源の電圧を調節可能です。
6. 標準パッケージです。
■ 電気的仕様
| パラメータ |
典型値 |
最大値 |
| 制御電流7 |
3V |
5V |
| 制御電流スロープ |
- |
- |
7. 減衰が20dBの場合の値です。

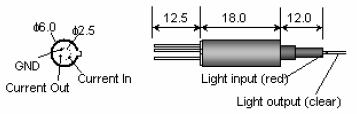

■ パッケージサイズ (単位：mm)
標準Aパッケージ
 |
■ より詳細なデータは、こちらをクリック下さい。（p.3〜p.6です。）
■ 品番構成
| MMOA |
- |
 |
- |
|
- |
|
- |
|
- |
|
- |
|
- |
|
- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
タイプ |
|
波長 |
|
OFF状態 |
|
パッケージ |
|
ファイバタイプ |
|
ファイバ長 |
|
コネクタ |
|
|
標準電流
コントロール=11 |
|
1310=3
1550=5
C+L=2
1310&1550=8 |
|
透明=1
不透明=2 |
|
標準A=1 |
|
SMF-28=1
その他=2 |
|
250um素線=1
900umルース
チューブ=3 |
|
0.25m=1
0.5m=2
1.0m=3 |
|
なし=1
FC/PC=2
FC/APC=3
SC/PC=4
SC/APC=5
ST/PC=6
LC=7 |
|
