| 波長チューナブルファイバ型フィルタには、独自の薄膜キャビティ技術が用いられています。 |
中心波長は450〜2000nmまで対応しており、波長のチューニング範囲は
最大で80nmです。
このチューニング波長範囲において、偏光に左右される事なく、
透過スペクトルの波形を維持したまま、最大10W（CW)のパワーを
入射可能です。
ファイバネットワークからファイバセンサなどのOEM用途に対して、
高信頼性＆低挿入損失の独自設計によりコスト効率の良い提案が可能です。
本体には、RS232のコンピュータ制御用にインターフェイスが付いています。 |
 |
■ 仕 様
| 仕 様 |
最小値 |
典型値 |
最大値 |
| 中心波長 |
1060, 1310nm 又は 1550nm |
| チューニング範囲 |
- |
40nm |
80nm |
| チューニング分解能 |
0.02nm |
0.1nm |
- |
| チューニング速度 |
12nm/s |
- |
38nm/s |
| 挿入損失 |
2dB |
3dB |
4dB |
| バンド幅@-3dB |
- |
1nm |
1.2nm |
| バンド幅@-20dB |
- |
10nm |
- |
| 消光比 （中心波長から10nmずれた場合） |
- |
30dB |
- |
| 偏波依存損失（PDL） |
- |
0.15dB |
0.35dB |
| 偏波モード分散（PMD） |
- |
- |
0.5ps |
| リターンロス |
40dB |
- |
- |
| 入射パワー（CW） |
- |
1W |
10W |
| インターフェイス |
RS232 |
| 動作温度 |
0℃ |
20℃ |
70℃ |
| パッケージサイズ |
82x66x14mm |

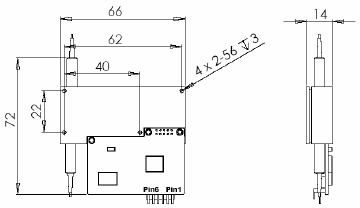

■ 外観図（Bottom view）
 |
|
■ コネクタピンの定義
| Power |
Pin 1 |
GND |
| Pin 2 |
5V |
| RS232 |
Pin 3 |
GND |
| Pin 4 |
Tx |
| Pin 5 |
Rx |
| Pin 6 |
5V |
|
■ 品番構成
| FOTF |
- |
01 |
- |
 |
- |
1 |
- |
2 |
- |
|
- |
|
- |
|
- |
|
|
|
タイプ |
|
波長 |
|
形状 |
|
パッケージ |
|
ファイバタイプ |
|
シース材 |
|
ファイバ長 |
|
コネクタ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1310=3
1550=5
その他 |
|
|
|
|
|
SMF28=1
その他 |
なし=1
φ0.9mm=3
その他他 |
0.25m=1
0.5m=2
1.0m=3
その他 |
|
なし=1
FC/PC=2
FC/APC=3
SC/PC=4
SC/APC=5
ST/PC=6
LC=7
その他=0 |
|
