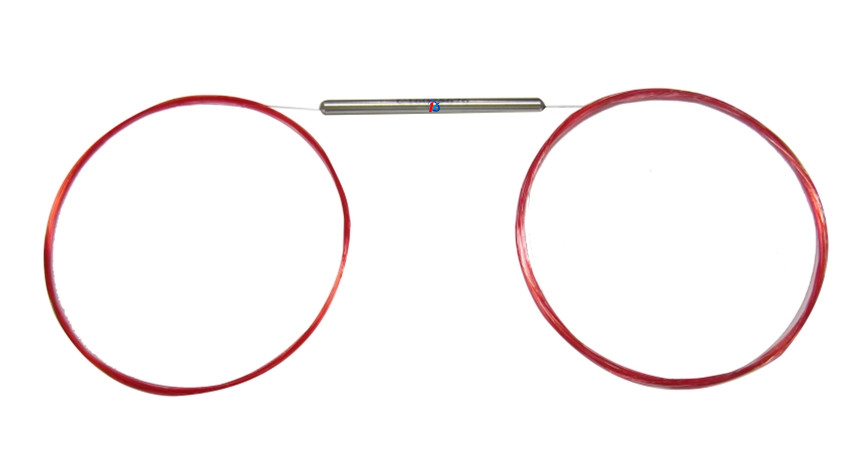

2000nm シングルモードカプラ
2000nm Fused Coupler/Splitter
【特長】
　　・　低挿入損失
　　・　低偏光依存損失
　　・　高アイソレーション
　　・　高安定性、高信頼性
　　・　RoHS対応
【用途】
　　・　EDFA
　　・　検査装置
　　・　ファイバレーザ
　　・　WDMシステム

■　仕様

　動作波長 nm 1900, 1950, 2000, 2050
　バンド幅 nm ±15nm
　過剰損失（最大値） dB 0.4
　挿入損失 50/50 dB 3.6/3.6
40/60 dB 4.8/2.8
30/70 dB 6.0/2.0
20/80 dB 8.0/1.5
10/90 dB 11.5/0.75
5/95 dB 14.5/0.5
2/98 dB 18.5/0.35
1/99 dB 22/0.3
偏光依存損失(PDL)（最大値） dB 0.15
　ダイレクティビティ（最小値） dB 50
　パワーハンドリング W 　　0.5, 2.5, 10
　ファイバタイプ - SMF-28e or Nufern SM 1950
　動作温度 ℃ 0〜+65
　保管温度 ℃ -40〜+85
　パッケージサイズ mm Ф3x45(bare fiber), Ф3x60(0.9mm loose tube)

■　品番構成


FBTC

-




-




-




-




-




-




-




-




-


グレード ポート数 波長 ﾊﾟﾜｰﾊﾝﾄﾞﾘﾝｸﾞ 分岐比 ファイバタイプ ピグテール径 ファイバ長 コネクタ
P: P Grade
A:A Grade		 102:1x2
202:2x2		 1900:1900nm
1950:1950nm
2000:2000nm
2050:2050nm		 L:<0.5W
2:2W
5:5W 1
10:10W
20:20W		 50:50/50
40:40/60
30:30/70
20:20/80
10:10/90
05:5/95
02:2/98
01:1/99
XX: Others		 S28:SMF-28
S19: SM1950
X:Others		 25:250μm
90:900μm
XX: Others		 05:0.5m
10:1.0m
15:1.5m
XX: Others		 00:None
FP: FC/PC
FA: FC/APC
SP: SC/PC
SA: SC/APC
ST: ST/PC
LP: LC/PC
LA: LC/APC
XX: Others


※　メーカー仕様書は、こちらをクリック下さい。
