■ 特性
| 項目 |
Z-cut
Fixed pre-chirp |
X-cut
Zero-chirp |
| 動作波長 |
800, 1060, 1300, 1550nm (C&L-Band) 他 |
| 挿入損失 |
< 3dB (< 2dBオプション） |
< 4dB (< 3dBオプション） |
| バンド幅@ 3dB |
>10, >16, >20GHz |
| 変調ポートVpi(@1GHz) |
< 4V |
< 5V (< 4Vオプション） |
DCバイアスポートVpi
(分離電極) |
< 10V |
| S11 (0.13-25 GHz) |
< -10dB |
| Optical Null Depth (@DC) |
> 20dB (>30, >40, >50, >60 dBオプション) |
| リターンロス |
> 50dB |
| αチャープファクター |
-0.7 ±0.1 |
-0.0 ±0.1 |
| パッケージ寸法 |
88.4 x 8.9 x 8.9 mm3（小フォームファクターハウジングも可） |
| RFコネクタ |
female K |
| 入射ファイバ |
PMファイバ |
| 出射ファイバ |
PMファイバ or SMファイバ |
| コネクタ |
標準FC/UPC (FC/APCも可） |
| オプション |
高消光比(> 20dB, >30, >40, >50, >60 dBオプション)
低損失タイプ
２波長動作（1300nm/1550nm）
モニタPD内蔵
ポラライザ内蔵
位相変調器内蔵
補助出力ポート
外部RF終端ポート |

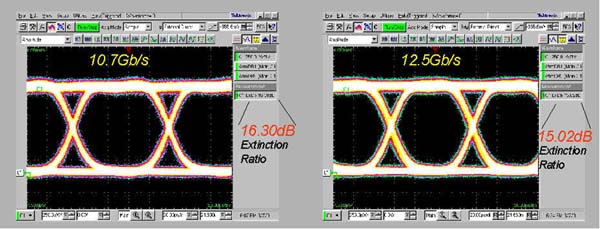

Z-cutの強度変調器に対して、測定されたアイダイアグラム
■ 品番構成
AZ
AX |
- |
0K5 |
- |
 |
- |
|
- |
|
- |
|
- |
|
- |
|
| タイプ |
|
|
|
バンド幅 |
|
入射ファイバ種類 |
|
入射ファイバ
コネクタ |
|
出射ファイバ種類 |
|
出射ファイバ
コネクタ |
|
波長
(nm) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
AZ=強度変調器
(Z-cut)
AX=強度変調器
(X-cut)
|
|
|
|
10=10GHz
16=16GHz
20=20GHz |
|
P=PMファイバ |
|
FU=FC/UPC
FA=FC/APC |
|
P=PMファイバ
S=SMファイバ |
|
FU=FC/UPC
FA=FC/APC |
|
800
1060
1300
1550
その他
|
※ EOSPACE社メーカHPは、こちらをクリック下さい。http://www.eospace.com/
|
