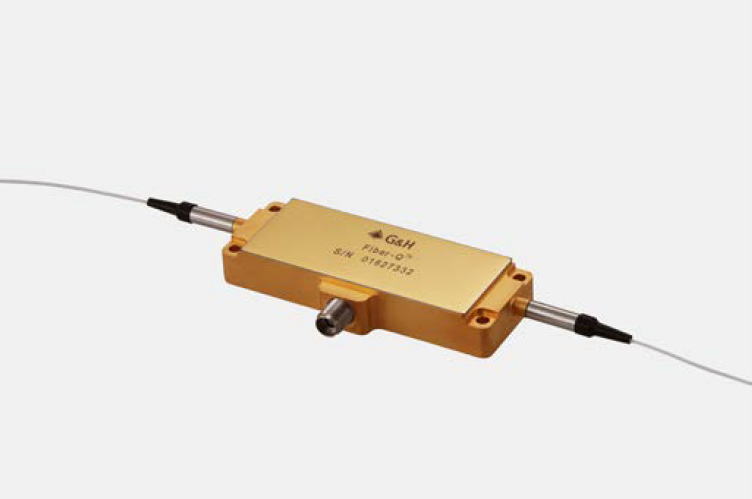

Fiber-Q (PM/SMファイバ付ＡＯＭ)

Fiber-Q (Fiber-coupled modulators)
Reliable, high performance fiber-coupled modulators

特長　Key Features

・低挿入損失
・薄型のコンパクトなパッケージ
・丈夫で密閉されたデザイン
・安定した性能
・カスタム作製可

アプリケーション　Applications

・ファイバレーザー
・ファイバアンプ
・パルスピッカー

 　　　
■　型番一覧
-型番 波長 ファイバタイプ 立ち上がり／
立ち下がり
時間		 動作
周波数		 挿入損失
（括弧内Typ.）		 耐パワ
（平均）		 耐パワ
（ピーク）		 パッケージ
S-M200-0.4C2A-3-F2S 450 nm SM 25 ns 200 MHz ≦2.5dB 0.1W - Non-hermetic
S-M200-0.4C2A-3-F2P 450 nm PM 25 ns 200 MHz ≦2.5dB 0.1W - Non-hermetic
S-M200-0.4C2C-3-F2S 532 nm SM 25 ns 200 MHz ≦2.5dB 0.1W - Non-hermetic
S-M200-0.4C2C-3-F2P 532 nm PM 25 ns 200 MHz ≦2.5dB 0.1W - Non-hermetic
S-M200-0.4C2E-3-F2S 633 nm SM 25 ns 200 MHz ≦2.5dB 0.1W - Non-hermetic
S-M200-0.4C2E-3-F2P 633 nm PM 25 ns 200 MHz ≦2.5dB 0.1W - Non-hermetic
S-M080-0.5C2W-3-F2S 780 nm SM 50 ns 80 MHz ≦3dB 1W 1kW Non-hermetic
S-M080-0.5C2W-3-F2P 780 nm PM 50 ns 80 MHz ≦3dB 1W 1kW Non-hermetic
T-M150-0.5C2W-3-F2S 780 nm SM 50 ns 150 MHz ≦3dB 1W 1kW Hermetic
T-M150-0.5C2W-3-F2P 780 nm PM 50 ns 150 MHz ≦3dB 1W 1kW Hermetic
T-M300-0.1C2G-3-F2S 1060 nm SM 6 ns 300 MHz ≦3dB 0.5W 0.25kW Hermetic
T-M300-0.1C2G-3-F2P 1060 nm PM 6 ns 300 MHz ≦3dB 0.5W 0.25kW Hermetic
T-M200-0.1C2G-3-F2S 1060 nm SM 10 ns 200 MHz ≦4dB
(3.5dB)		 1W 1kW Hermetic
T-M200-0.1C2G-3-F2P 1060 nm PM 10 ns 200 MHz ≦4dB
(3.5dB)		 1W 1kW Hermetic
T-M150-0.4C2G-3-F2S 1060 nm SM 30 ns 150 MHz ≦2dB
(1.7dB)		 5W 30kW Hermetic
T-M150-0.4C2G-3-F2P 1060 nm PM 30 ns 150 MHz ≦2.5dB
(2dB)		 5W 30kW Hermetic
S-M150-0.4C2G-3-F2S 1060 nm SM 30 ns 150 MHz ≦2dB
(1.7dB)		 5W 30kW Non-hermetic
T-M300-0.1C16J-3-F2P 1550 nm PM 6 ns 300 MHz ≦3dB 1W 1kW Hermetic
T-M200-0.1C2J-3-F2S 1550 nm SM 10 ns 200 MHz ≦6dB
(5dB)		 1W 1kW Hermetic
T-M200-0.1C2J-3-F2P 1550 nm PM 10 ns 200 MHz ≦6dB
(5dB)		 1W 1kW Hermetic
T-M110-0.2C2J-3-F2S 1550 nm SM 25 ns 110 MHz ≦3dB
(2dB)		 1W 1kW Hermetic
T-M110-0.2C2J-3-F2P 1550 nm PM 25 ns 110 MHz ≦3dB
(2dB)		 1W 1kW Hermetic
T-M080-0.4C2J-3-F2S 1550 nm SM 35 ns 80 MHz ≦3dB
(2dB)		 1W 1kW Hermetic
T-M080-0.4C2J-3-F2P 1550 nm PM 35 ns 80 MHz ≦3dB
(2dB)		 1W 1kW Hermetic
T-M080-0.5C8J-3-F2S 1550 nm SM 100 ns 80 MHz ≦2.5dB 1W 1kW Hermetic,
low power consumption
T-M080-0.5C8J-3-F2P 1550 nm PM 100 ns 80 MHz ≦2.5dB 1W 1kW Hermetic,
low power consumption
T-M040-0.5C8J-3-F2S 1550 nm SM 100 ns 40 MHz
(Amtir)		 ≦2.5dB 1W 1kW Hermetic,
low power consumption
T-M040-0.5C8J-3-F2P 1550 nm PM 100 ns 40 MHz
(Amtir)		 ≦2.5dB 1W 1kW Hermetic,
low power consumption
T-M250-0.3C16Z-3-F2P 2000 nm PM 20 ns 250 MHz ≦4dB 1W 1kW Hermetic
T-M080-0.3C2Z-3-F2S 2000 nm SM 100 ns 80 MHz ≦3dB 1W 1kW Hermetic
T-M080-0.3C2Z-3-F2P 2000 nm PM 100 ns 80 MHz ≦3dB 1W 1kW Hermetic
※耐パワ（ピーク）は、パルス幅に依存します。

■　お問合せの際は、上記型番をお知らせ下さい。
　　 カスタム品をご希望の場合は、仕様をお知らせ下さい。

■　メーカーＨＰは、こちらをクリック下さい。

■　フリースペースタイプのAOMは、こちらをご覧下さい。
☺周波数シフト量計算 シフトちゃん☻
入射波長 nm
RF周波数 MHz
シフト量 nm
Upshift nm
Downshift nm
(※空気中の伝搬速度での計算)
