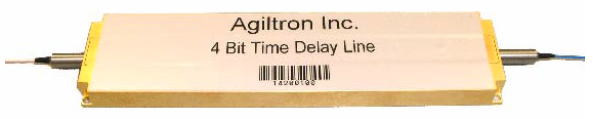

内蔵ソリッドステート可変光遅延素子

Integrated Solid-State Variable Photonic Time Delay


■ 特 長
・ 4ビット分解能
・ 高速
・ 非機械式
・ 高信頼性
・ フェールセーフラッチング
・ 低挿入損失
・ 低消費電力

■ 用 途
・ フェイズアレイアンテナ
・ 計器

■ 特性
仕 様 単位 最小値 典型値 最大値
 動作波長 nm 1520 1550 1580
 挿入損失 dB 2.5 2.8 3.5
 クロストーク dB 22 28 35
スイッチング時間 (Rise, Fall) μs - 50 200
 繰返しレート KHz - - 1
 ディレイタイムレンジ ps 1 - 22
 PDL dB 0.15 0.35 0.80
 PMD ps - 0.1 0.2
 反射減衰量 dB 50 55 60
 動作温度 0〜+60℃
 パワーハンドリング mW - 400 -
 保管温度 -40〜+85℃
 ファイバ種類 - Corning SMF-28
 パッケージサイズ mm -

*   Lバンド対応可


■ 品番構成

SSTD - 88 - - 1 - 1 - 1 - - 0 -
タイプ 波長 ファイバタイプ ディレイ
レンジ
コネクタ
1550=5
Special=0
SMF-28=1
スペシャル=0
ベアファイバ=1
900umルースチューブ=3
Special=0
カスタム なし=1
FC/PC=2
FC/APC=3
SC/PC=4
SC/APC=5
ST/PC=6
LC=7
Special=0

※ メーカー仕様書は、こちらをクリック下さい。メーカーHPは、こちらをクリック下さい。
