ソリッドステートPM可変光遅延素子

Solid-State Variable PM Photonic Time Delay


■ 特 長
・ 4ビット分解能
・ 高速
・ 非機械式
・ 高信頼性
・ フェールセーフラッチング
・ 低挿入損失
・ 低消費電力

■ 用 途
・ フェイズアレイアンテナ
・ 計器

■ 特性
仕 様 単位 最小値 典型値 最大値
 動作波長 nm 1520 1550 1580
 挿入損失 dB 2.5 2.8 3.5
 クロストーク dB 22 28 35
スイッチング時間 (Rise, Fall) μs - 50 200
 繰返しレート KHz - - 1
 ディレータイムレンジ s n - m
 消光比 dB 18 25 30
 反射減衰量 dB 50 55 60
 動作温度 0〜+60℃
 パワーハンドリング mW - 400 -
 保管温度 -40〜+85℃
 ファイバ種類およびファイバ長 - Corning SMF-28, 長さ>1m

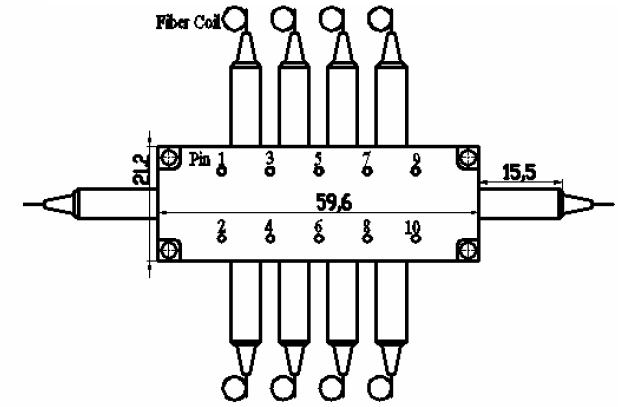

 パッケージサイズ mm (L)93x(W)53x(H)9

*   Lバンド対応可


■ 品番構成

SSTD - 42 - - 1 - 1 - - - 0 -
タイプ 波長 ファイバタイプ ディレイ
レンジ
コネクタ
4x2=4 Bits 2 sides
Special=00
1550=5
Special=0
Panda PMファイバ400=4
Panda PMファイバ250=5
スペシャル=0
ベアファイバ=1
900umルースチューブ=3
Special=0
カスタム なし=1
FC/PC=2
FC/APC=3
SC/PC=4
SC/APC=5
ST/PC=6
LC=7
Special=0

※ メーカー仕様書は、こちらをクリック下さい。メーカーHPは、こちらをクリック下さい。
