クラッドパワーストリッパ(CPS) Cladding Power Stripper

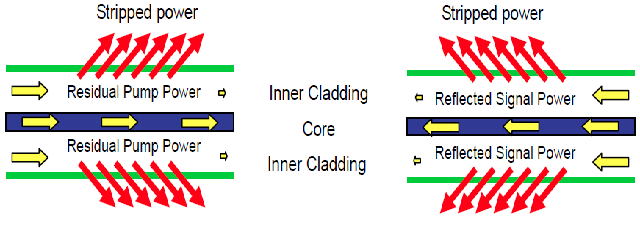

Lightcomm社のCPSは、信号光とビーム品質(M2)の低下を最小に保ちながら、 残余ポンプパワー、ASE、ダブルクラッドファイバーの第1クラッドから漏れたコアモードを除去する用途に適しています。 第1クラッド内に反射した信号光も同様に除去する事が可能です。 ■　特　長 ・　高除去効率 ・　低信号光ロス、最小限のビーム品質の低下 ・　波長無依存 ・　カスタム作製可 ・　高消光比（PMファイバで作製の場合) ■　用　途 ・　高出力ファイバレーザ ・　増幅器
■　仕様 項目 単位 仕様 動作波長 nm 800〜2000 除去効率 (*1) x/125 DCF, x=6, 10, 15, 20, etc. PM or non-PM fiber dB 20 x/250 DCF, x=25, 30 etc. PM or non-PM fiber dB 20 x/400 DCF, x=20, 43 etc. PM or non-PM fiber dB 17 信号光 挿入損失 代表値 dB 0.2 最大値 dB 0.3 信号出力ビーム M2(最大値） - 1.3 ファイバ長 m 0.8 ハンドリングパワー(最大値）(*2) W 40 動作温度 ℃ -5〜+70 動作湿度(*3) %RH 5〜+95 保管温度 ℃ -40〜+85 パッケージサイズ(*4) ℃ C4(70x12x8mm) or C7(100x15x10mm) (*1)除去効率は、-10log(Po/Pin)として定義されています。(Pin＝第1クラッド内への入力光 / Po＝第1クラッドからの出力光） 　　 コア内の光は、除去することができません。 (*2)除去光パワーが20Wを超える場合、水冷をお薦め致します。 (*3)高湿度の下でのご使用は、お薦め致しません。 (*4)C4パッケージ：≦20W用、C7パッケージ：≦40W用 *上記の仕様はコネクタ無での数値です。
■　品番構成 　　　　　CPS　−　１ｘ１　−　�@　−　�A　−　�B　−　�C　−　�D　−　�E 　�@ファイバ種類　　　　　　　　　　　�Aハンドリングパワー　 �B 波長 　 　　　　　　�C パッケージサイズ　　　 　 　例）25/250 DCF(0.06NA)　　　　≦20W　　　　　　　　　 800〜2000nm　 　　 C4 or C7　 　　　　　 　 　　　PM 25/250 DCF(0.06NA)　　≦40W　　　　　　　　　　　　　　　　　　　 　　　　　　　 　�Dファイバ長 　　　　�Eハンドリングパワー 　　 標準0.8m
