KW対応ハイパワーレーザケーブル
High Power Laser Cable

高出力クラッドモード除去機能とエンドキャップ技術を用いた、KWレーザ伝送用ファイバケーブルです。
KWファイバレーザ等に、ご使用頂けます。パッケージは、標準のレーザ加工装置インターフェースと互換性があります。

■ 特 長

・ 低伝送パワー損失
・ 高ハンドリングパワー
・ 反射光パワーに対して高耐性
・ 水冷&安全インターロック機能あり

■ 仕様


光学パラメータ 単位 仕様
動作波長 nm 900〜1100
コア径 um 10〜1500
NA - 0.06〜0.39
伝送パワー損失(最大値) % 1.5
平均ハンドリングパワー(最大値) kW 5
前方クラッド伝搬パワー(最大値) W 200
ハンドリングピークパワー
@1064nm(最大値)
@10ms pluse kW 8
@1ms pluse 40
@50ms pluse 8
反射戻り光耐性
@1064nm
@10s kW 1.5
@50s 1
@long time 0.6

メカニカルパラメータ 仕様
インターフェース 標準のレーザ加工装置のインターフェースと互換
ケーブル径 13mm
水質 精製蒸留水
水圧 ≦0.3Mpa
水温 ≧5℃(露点温度上)
PH値 5.6〜7.9
ウォーターホース径 内径:4mm/外径:6mm
※ 詳しい仕様(メーカーHP)は、こちらをクリック下さい。

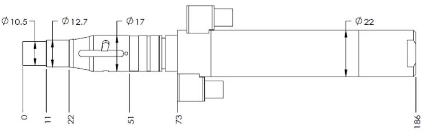

■ パッケージ






■ 品番構成

     LLC − @ − A − B − C − D

 @ハンドリングパワー   A波長         B ファイバ種類
  L: <1000W         1064nm        ご指定下さい。
  M: ≧1000W        1070nm        例) 20/400um DCF
  H: ≧2000W         915nmなど         200/220um MMF

 C コネクタ種類                  Dケーブル/ファイバ長(*)
   ご指定下さい。                  ご指定下さい。

(*) ケーブル/ファイバ長は、メタルパーツとケーブル間の接合部から計測します。
  例)10/12は、10mケーブル長で全体のファイバ長が12mを表します。
