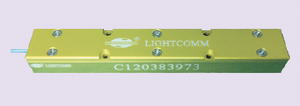

アクティブポンプコンバイナは、ポンプパワーを希土類添加ファイバ(YbドープファイバやErドープファイバなど)へ直接繋げて構成しています。
信号光ポートファイバがパッシブファイバとなり、融着部分は、コンバイナの中に収められています。
通常のコンバイナは、出射側ファイバと希土類添加ファイバを融着して使用します。そして、この際に後方散乱を引き起こします。
一方でアクティブコンバイナは、この融着の必要がなく、後方光とシード光間の優れたアイソレーションを提供します。
|
■ 特 長
・ 高ポンプ効率
・ 信号光低損失
・ カスタム作成可
|
 |
■ 仕 様
| タイプ |
信号光
動作波長
(nm) |
ポンプファイバ |
入射側
シグナルファイバ |
出射側ファイバ |
挿入
損失(dB) |
ポンプ効率(%) |
ハンドリング
パワー(W) |
| (2+1)x1 |
1000-1100 |
105/125
(NA=0.15,0.22) |
HI1060
x/125 SCF
x/125 DCF
(x= 6, 10, 15, 20, etc.) |
x/125
Yb-doped DCF
(x=6, 10, 15, 20, etc.) |
≦0.7
≦0.5(Typ.) |
≧90
≧92(Typ.) |
25 |
| (2+1)x1 |
1000-1100 |
105/125
(NA=0.15,0.22) |
x/250 SCF
x/250 DCF
(x= 25, 30, etc.) |
x/250
Yb-doped DCF
(x=25, 30, etc.) |
≦0.7
≦0.5(Typ.) |
≧93
≧95(Typ.) |
25 |
| (2+1)x1 |
1550 |
105/125
(NA=0.15,0.22) |
SMF-28e |
x/125
Er/Yb-doped DCF
(x=6, 10, 15, 20, etc.) |
≦0.7
≦0.5(Typ.) |
≧90
≧92(Typ.) |
25 |
| PM(2+1)x1(*) |
1000-1100 |
105/125
(NA=0.15,0.22) |
PM980
PM x/125 SCF
PM x/125 DCF
(x= 6, 10, 15, 20, etc.) |
x/125
Er/Yb-doped DCF
(x=6, 10, 15, 20, etc.) |
≦0.7
≦0.5(Typ.) |
≧90
≧92(Typ.) |
25 |
| PM(2+1)x1(*) |
1000-1100 |
105/125
(NA=0.15,0.22) |
PM x/250 SCF
PM x/250 DCF
(x= 25, 30, etc.) |
PM x/250
Yb-doped DCF
(x=25, 30, etc.) |
≦0.7
≦0.5(Typ.) |
≧93
≧95(Typ.) |
25 |
| PM(2+1)x1(*) |
1550 |
105/125
(NA=0.15,0.22) |
PM1550 SCF
PM1500 DCF |
PM x/125
Er/Yb-doped DCF
(x=6, 10, 15, 20, etc.) |
≦0.7
≦0.5(Typ.) |
≧90
≧92(Typ.) |
25 |
(*) PER= >18dBです。
メーカ仕様書は、こちらをご参照下さい。
カスタム仕様をご希望の場合は、その旨をご連絡下さい。
■ パッケージ
パッケージサイズにつきましては、ハンドリングパワーや使用ファイバ径を考慮し、メーカが提案致します。

■ 品番構成
MPC
PMMPC |
(2+1)x1 |
励起方向 |
ポンプ光波長 |
ハンドリング
パワー |
信号光
動作波長 |
ポンプ
ファイバ |
シグナル
ファイバ |
出射側
ファイバ |
パッケージ |
ファイバ長 |
| |
|
F=前方励起
B=後方励起 |
700-900nm
800-1000nm |
25W |
1000-1100nm
1550nm |
|
|
|

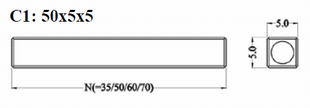

C1

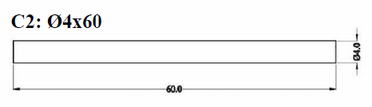

C2
C4 |
0.8m
1m
|
|
