Lightcomm社の可視光コンバイナは、RGB(赤、緑、青)の2波長又は3波長を合波/分波する事が可能です。
2波長用コンバイナは、赤/緑、青/緑、赤/青の2波長での合波/分波が可能です。
3波長用コンバイナは、RGB(赤、緑、青)の3波長で合波/分波可能です。
■ 特 長
・ 2波長又は3波長での合波/分波
・ 高ハンドリングパワー
・ 高い安定性と信頼性
|
 |
■ 用 途
・ 可視及びディスプレイシステム
・ センサー
・ 生物医学機器
・ 研究
|
■ 仕 様
１ｘ２（２ｘ１）コンバイナ
| 項目 |
仕様 |
| 波長 |
赤/緑(532nm)、赤/青、緑(532nm)/青(*) |
| 結合効率（代表値） |
95% (**) |
| 最小結合効率 |
90% (**) |
| ファイバタイプ |
Specialty single mode fiber |
| パッケージ |
3x54mm (250umベアファイバ)
3x60mm (900umルースチューブ) |
| 動作/保管温度 |
-40〜85℃ |
(*) 赤：630, 633. 655nm、青：457, 488nmからご選択可能です。
その他の波長につきましては、メーカに作製可否を確認しますので、お問い合わせ下さい。
(**) 結合効率は、波長によって異なります。

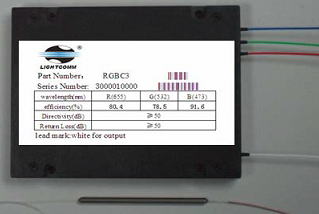

１ｘ３（３ｘ１）コンバイナ
| 項目 |
仕様 |
| 波長 |
655nm/532nm/473nm (*) |
結合効率
（代表値） |
655nm&473nm |
75% (**) |
| 532nm |
90% (**) |
| 最小結合効率 |
655nm&473nm |
70% (**) |
| 532nm |
85% (**) |
| ファイバタイプ |
Specialty single mode fiber |
| パッケージ |
100x80x10mm |
| 動作/保管温度 |
-40〜85℃ |
(*) 上記以外の波長につきましては、メーカに作製可否を確認しますので、お問い合わせ下さい。
(**) 結合効率は、波長によって異なります。
上記は、コネクタ無しでの特性です。詳しい仕様（メーカーＨＰ）は、こちらをクリック下さい。
■ 品番構成
| PCOM |
ポート数 |
波長 |
ピグテールタイプ |
ファイバタイプ |
コネクタ |
パッケージ |
|
1x2
2x1
1x3
3x1 |
|
0=250um
1=900um
2=2mm
3=3mm
4=その他
|
|
FC/UPC
FC/APC
SC/UPC
SC/APC
なし |
|
|
