モードフィールドアダプタ(MFA)

(バックワードタイプ)
Mode Field Adaptor (Backward Type)

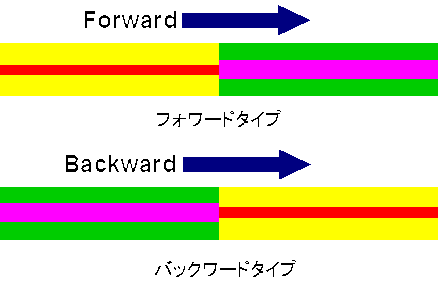

Lightcomm社のMFAは、モードフィールド径を合わせることで、基本モードの信号光ロスとビーム品質の低下を
最小限に抑えながら異なるNA・コア径・クラッド径を持つ2つのファイバの接続をします。
カスタムのファイバタイプも、選択可能です。

■　特　長

・　高信号光伝達
・　最小限のビーム品質の低下
・　広帯域の波長範囲で使用可
・　カスタム作製可

■　用　途

・　高出力ファイバレーザ
・　増幅器
■　仕様

信号光入射側ファイバ 信号光出射側ファイバ 信号光挿入損失(dB)(*1)
10/125 DCF or SCF, 0.08NA HI1060 or 6/125 DCF, 0.14NA ≦0.5
15/125 DCF or SCF, 0.08NA ≦0.7
20/125 DCF or SCF, 0.08NA ≦0.7
20/400 DCF or SCF, 0.06NA ≦0.7
15/125 DCF, 0.08NA 10/125 DCF, 0.08NA ≦0.7
20/125 DCF, 0.08NA
25/125 DCF, 0.06NA
30/125 DCF, 0.06NA
10/125 PM DCF or SFC SM98-PR-U25A(PM)(*2) ≦0.5
20/125 PM DCF or SFC ≦0.7
(*1)信号光損失の仕様は、基本モードでの信号光損失を表します。
(*2)消光比：≧18dB（PMファイバ付MFAのみ）

項目 単位 仕様
信号出力ビーム M2(最大値） - 1.3
ファイバ長 m 0.8
動作温度 ℃ -5～+70
動作湿度 %RH 5～+95
保管温度 ℃ -40～+85
パッケージサイズ - C1(50x5x5mm) or C4(70x12x8mm)
*バックワードタイプの場合、ハンドリングパワーは、入射側ファイバのモード分布に依存します。
*上記の仕様はコネクタ無での数値です。

■　品番構成

　　　　　MFA　－　１ｘ１　－　①　－　②　－　③　－　④－　⑤

　① 信号光波長　　② 入射側ファイバ種類/出射側ファイバ種類　　③ パッケージサイズ　
　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　 C1 or C4　　　　
　⑤ ファイバ長　　　　⑥ハンドリングパワー
　　　標準0.8m
