MaxPhotonics社
ハイパワー用フリースペースアイソレータ
MaxPhotonics社（中国）では、インラインだけでなく、フリースペース対応の高出力用オプティクスも数多く製造しています。
■ 仕様*
*カスタム仕様も作製可能です。下記の品番をご参照の上、ご希望の仕様をお知らせください。
仕 様
パラメータ
シングルステージ
デュアルステージ
中心波長
532〜1080nm
（上記範囲からご指定下さい）
動作波長帯
±10nm
±30nm
アイソレーション(Typical)
@ 中心波長、25℃
35dB
55dB
アイソレーション(Minimum)
@ 中心波長、25℃
25dB
40dB
最大挿入損失
@ 中心波長、
70〜マイナス5℃
0.30dB
0.50dB
クリアアパーチャ
5.0mmまで対応可
入射光の傾斜角
0±2°
ピークパワー
500kWまで対応可
ハンドリングパワー
200W (CW)まで対応可
入射ビーム偏光
水平偏光、垂直偏光
最小戻り光損失
55dB
最大サイズ
直 径35 x 長さ70mm
または
角型(35 x 35) x 長さ70mm
直 径35 x 長さ158mm
または
角型(35 x 35) x 長さ158mm
動作温度
0〜50℃
保管可能温度
-20〜75℃
■ 品番構成
FSI
-
-
-
-
-
製品種類
使用波長(nm)
ステージ
ハンドリングビームパワー
クリアアパーチャ
パッケージ形状
1080=1080nm
1064=1064nm
1030=1030nm
532=532nm
S=Single
D=Dual
Z5=500mW
30=30W
50=50W
100=100W
200=200W
03=3mm
05=5mm
C=Circule(円形）
Q=Quadrate(角型)

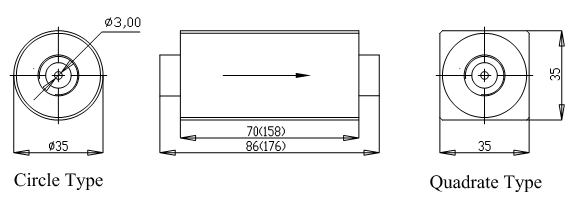

■ 寸法図面
