大口径ファイバコリメータ
Large Fiber Collimators


           Micro Laser Systems社

大口径ビームが必要な方のための、高性能ファイバコリメータ FC40、FC45、FC100です。 低波面誤差で高度にコリメートされたビームを生成するための多要素設計がなされています。

350nmから2300nmの範囲に4つの異なる波長範囲があり、それらから1つを選択します。 フォーカスは調整可能で、回転なく線形です。そのため波長に合わせて調整できます。 フォーカス後に、それをロックできます。 さらに、振動のためのロックもあります。

本体はステンレス製です。 ファイバーコリメータをステージや三脚に固定するためのマウントもございます。
■ 特 長

・ 口径 49mm〜96mm
・ フォーカス調整可能
・  低波面誤差
・ 波長 350〜2300nm

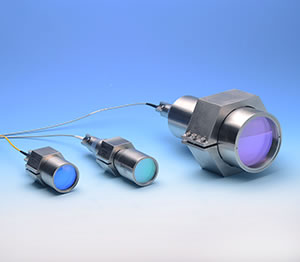

Large Fiber Collimators
■ 用 途

・ ライダー、測距
・ フリースペース通信
・ 環境センシング
・  計測
・ 干渉法

■ 仕 様

項目 FC40 FC45 FC100
アパーチャ 49mm 49mm 95mm
ビームサイズ 23mm 33mm 50mm
波面誤差
rms over 1/e2
< 1/10 wave < 1/10 wave < 1/4 wave
コリメーション/
フォーカス
調整可能(no rotation) 調整可能(no rotation) 調整可能(no rotation)
ロッキング 標準、振動用 標準、振動用 標準、振動用
レセプタクル FCまたはFC/APC FCまたはFC/APC FCまたはFC/APC
材質 ステンレス ステンレス ステンレス
重量 0.83 kg 1.12 kg 5.5 kg
ビームサイズは、NA0.13のファイバを使って、635nmで、1/e2で測定されます。
アクセサリには、マウントや各種光学フィルタがあります。
メーカ仕様書は、こちらです。

■ 品 番

 FCXX   -      λ     -       Y

     XX=40      λ=VIS1(350-600nm)             Y=FC
           45                 NIR1(600-1000nm)               FC/APC
           100               NIR2(1000-1700nm)
                               SWIR(1500-2300nm)

Micro Laser Systems社のHPはこちらです。
http://www.microlaser.com/
