ブラッググレートコンバイナ
BragGrate-Combiner
スペクトラルビーム合波用透過型or反射型ボリュームブラッググレーティング(TBG or RBG)
Trasmitting or reflecting volume Bragg gratings for spectral beam combining


■ 特長

・ 10kW以上の高出力動作
・ 5J/cm2までの高エネルギ動作
・ 長期ライフタイム
・ 高い角度選択性 (TBG)
・ 高いスペクトル選択性 (RBG)
・ 優れた環境安定性
・ 偏光無依存(@入射角小)
・ ほぼ回折限界のビーム品質

■ アプリケーション

・ 高出力ビーム合波
・ 最新成果:合計出力780W、>90%の合波
  効率で5波長合波

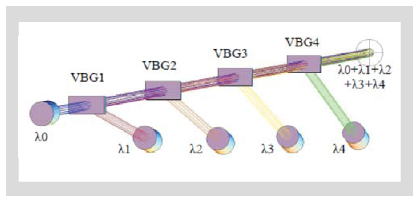

4個のブラッググレートコンバイナを用いたビーム合波
■ 仕様

-項目 単位 仕様
回折効率 % 90-99
スペクトルバンド幅 nm 0.05-20
動作波長範囲 nm 400-2700
厚さ mm 0.50-10
アパーチャ mm2 < 50×50
角度選択性 mrad 0.5-10
回折角度 deg 5-45

■  標準パラメータ

-項目 単位 仕様
中心波長 nm 930-980, 1030-1100
スペクトルバンド幅(FWHM) nm 0.2-0.5
回折効率 % 95-99
面方向サイズ mm2 15×15, 20×20

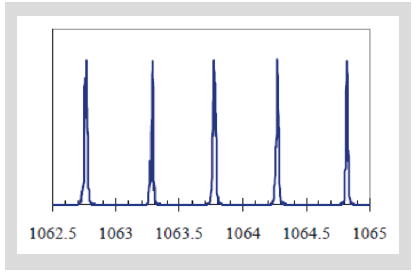

波長間隔0.5nmで波長合波されたビームのスペクトル、合計出力780W
