ブラッググレートミラー
BragGrate-Mirror
レーザモード選択用反射型ブラッググレーティング(RBG)
Reflecting Bragg Grating for laser mode selection


■ 特長

・ 1kW以上の高出力動作
・ 5J/cm2までの高エネルギ動作
・ パワーペナルティなし
・ 長いライフタイム(>10年間特性劣化の報告なし)
・ 優れた温度安定性とレーザ狭線化<20pm
・ 優れた環境安定性
・ 偏光無依存
・ SFMオシレーション実現の唯一のソリューション
・ ほぼ回折限界のビーム品質

■ アプリケーション

・ レーザ共振器の縦・横モード選択
・ 固体レーザ
・ 高出力LD
・ 分光用MM, SM LDモジュール
・ 狭線幅分光用レーザ光源(例:ラマン)
・ ファイバレーザ
・ レーダ、LIDARSなど

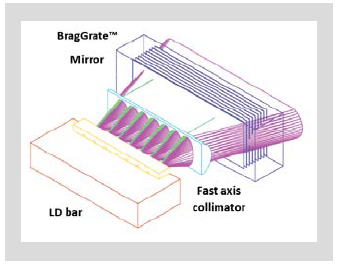

ブラッググレートミラーを使ったLDバー波長安定化
■ 仕様

-項目 単位 仕様
回折効率 % 3-99.7
スペクトルバンド幅 nm 0.02-20
動作波長範囲 nm 320-2700
厚さ mm 0.50-20
アパーチャ mm2 < 35×35
角度選択性 mrad 1-100
入射/出射角度 deg 0-45
グレーティングチルト deg 0-10
吸収・散乱損失 % < 2

■  標準パラメータ

-項目 単位 仕様
中心波長 nm 405, 78X, 8XX, 9XX, 10XX, 15XX, 19XX
スペクトルバンド幅(FWHM) nm 0.1-0.3
回折効率 % 10-35, 90, 99
面方向サイズ mm2 1.5×2, 1.5×12, 5×5
厚さ mm 1, 2.5, 4.0

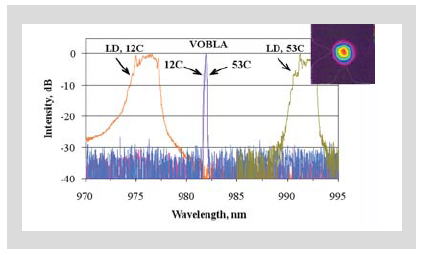

2Wのfree running LDとブラッググレートミラー付LDの規格化スペクトル
外部ブラッグ共振器のLDの線幅は<45pm
回折効率10%のブラッググレートミラーを使用
