■ 特長
・ 高出力ビームで線幅30GHz以下の超狭線化が可能
・ 低ガス圧でのルビジウム(Rb)の高い励起効率により、スピン交換率を最大化
・ ルビジウム(Rb)とセシウム(Cs)におけるD1とD2遷移に利用可能
・ 波長のチューニング可能範囲が150pm以上あるため、発振波長を完璧に合わせることが可能
・ 動作波長安定性： 2.5 GHz以内
・ ガスセルへの熱負荷の最小化
・ 電気効率の増加
|

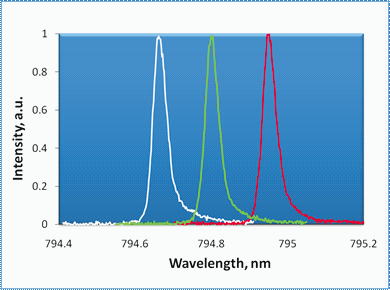

SEOPレーザは、一定の出力の下で、150pm以上の波長チューニングが可能です。
|

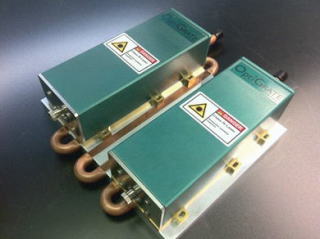

795nmデュアルヘッドSEOPレーザの写真です。
各ヘッドは、線幅<40 pm、出力35Wです。 |
■ 仕様
| -項目 |
単位 |
仕様 |
| 中心波長 |
nm |
〜794.7 (769.9, 780, 811, 852nm, 2波長(769.9/794.7nm)も可） |
| スペクトル線幅(FWHM) |
GHz |
< 30 (カスタムで10GHzまで) |
| チューニング範囲 |
nm |
0.15 |
| スペクトル安定性 |
GHz |
±2.5 (4時間以上動作) |
| 振幅安定性 |
% |
±0.5 (4時間以上動作) |
| 動作温度 |
℃ |
15-35 (結露なきこと) |
| 保管温度 |
℃ |
10-50 (結露なきこと) |
| 温度操作モード |
|
PID (Proportional Integral Derivative)制御 |
| 出力（nominal） |
W |
30-70 |
| レーザービームデリバリー |
|
光ファイバ
オプション：1）ファイババンドル , 2）円偏光ユニット |
| 出力ファイバコア直径 |
um |
600 |
| 開口数 |
|
NA=0.22 |
| ファイバ長 |
m |
〜4 or 〜10 |
■ 重量＆大きさ
・ シングルレーザヘッドモジュールのサイズは、55mm x 150mm x 40mmです。
・ ２つのレーザヘッドモジュール（冷却板含む）のサイズは、150mm x 150mm x 60mmです。
・ ２つのレーザヘッドモジュール（冷却板含む）の重量は、おおよそ3.5kgです。
※仕様は、予告なく変更になる場合がございます。
|
|
※ メーカー仕様書は、http://www.optigrate.com/product_briefs/2012_Brief_LDB_ultranarrow.pdfをクリック下さい。
メーカーＨＰは、http://www.optigrate.com/をクリック下さい。 |
