Optosun社
3ポート 1064nm 偏光無依存サーキュレータ
Optosun 3 Port 1064nm Polarization Insensitive Circulator
Optosun社

特長

低挿入損失
高リターンロス		 アプリケーション

ファイバレーザ
　　　

■　仕様

項目 単位 数値
動作波長 nm 1064
バンド幅 nm ±10
挿入損失（代表値） dB 1.8
挿入損失 dB

＜2.1
チャンネルピークアイソレーション dB 25
チャンネルアイソレーション dB 20
PDL dB ≦0.2
リターンロス dB ≧50
ハンドリングパワー mW 300
動作温度 ℃ 0〜70
保管温度 ℃ -40〜85
パッケージサイズ(LxWxH) mm 35 x 8.4 x 8.4

注１：コネクタなしでの値です。仕様は、予告なしに変更になる場合がございます。
注２：コネクタ付の場合、挿入損失は+0.3dB、リターンロス -5dBになります(typ.)。コネクタキーは遅軸合わせです。

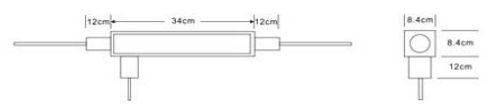

■　パッケージ


■　品番構成


CIR
-


-


-


-


-


-

ポート数 動作波長 ピグテールタイプ ファイバタイプ ファイバ長 コネクタ
3=3 Port 10=1064 0=250umベアファイバ
1=900umルースチューブ		 1=HI1060
 0.8=0.8m
S=Specify		 00=none
FC, SC, LC, MU,
ST/UPC, APC


※　詳しい仕様（Optosun社ＨＰ）は、こちらをクリック下さい。　
