Optosun社


シングル/デュアルファイバマルチモードコリメータ
Optosun Single/Dual fiber Multimodecollimator

Optosun社

■ 特徴

低挿入損失
高リターンロス
エポキシフリーの光路
環境安定性
■ アプリケーション

アイソレータ
サーキュレータ
FWDM
CWDM

■ 仕様

項目 単位 仕様
動作波長 nm 850 850/1310 1310 or 1550 1310/1550
バンド幅 nm ±25 ±25/±40 ±40 ±40
動作距離(WD) mm 5 or specify
挿入損失 (typ.) dB 0.3 0.4 (850nm)
0.5(1310nm)
0.3 0.35
挿入損失 dB ≦0.35  ≦0.55 (850nm)
≦0.65 (1310nm)
≦0.35 ≦0.40
リターンロス dB  ≧30
ハンドリングパワー mW  ≦500
ファイバタイプ - 50/125 or 62.5/125 MMF
ファイバ引張荷重 N ≦5
動作温度 -5〜70
保管温度 -40〜85
寸法 1.8(OD)レンズ mm 3.2x10 メタルホルダ or 2.78x9.0 ガラスチューブ
注1:コネクタなしでの値です。仕様は、予告なしに変更になる場合がございます。
注2:コネクタ付の場合、 挿入損失は+0.3dB、リターンロス -5dB、ERは -2dBになります(typ.)。

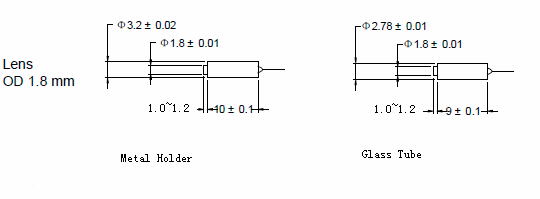

■ パッケージ
■ 品番構成

CL タイプ 波長 レンズ
直径
レンズ
タイプ
動作
距離
ピグテール
タイプ
ファイバ
タイプ
ファイバ
コネクタ パッケージ
  S=Singlefiber
D= Dualfiber
850
850/1310
1310
1550
1310/1550
1.8mm C=Clens
G=Glens
5=5mm
X=Specify
250=ベアファイバ
900=
ルースチューブ
2=50/125
3=62.5/125
1=1m
X=Other
NE=None
FA=FC/APC
FC=FC/UPC
SA=SC/APC
SC=SC/UPC
LC=LC/UPC
LA=LC/APC
XX=Other
3.2x10
2.78x9

※ 詳しい仕様(Optosun社HP)は、こちらをクリック下さい。 http://www.optosuntech.com/
