Optosun社シングル/デュアルファイバPMコリメータ Optosun Single/Dual fiber PMcollimator	Optosun社

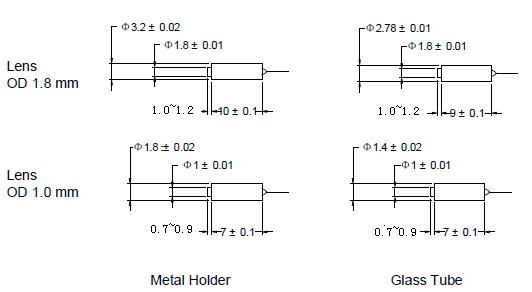

■　特徴 高消光比 低挿入損失 高安定性・高信頼性 ■　アプリケーション PMアイソレータ サーキュレータ FWDM ファイバレーザー　　　 ■　仕様 項目 単位 仕様 動作波長 nm 1310, 1550 980, 1064 850 バンド幅 nm ±30 ±20 ±20 動作距離(WD) mm 5, 10, 20, 50, 100 挿入損失 （typ.） dB 0.2 0.35 0.4 挿入損失 dB ≦0.25 ≦0.4 ≦0.5 消光比 dB ≧23 リターンロス dB ≧60 ハンドリングパワー mW ≦500 ≦300 ≦300 ファイバタイプ - Panda fiber 動作温度 ℃ -5〜70 -5〜50 保管温度 ℃ -40〜85 寸法 1.8(OD)レンズ mm 3.2x10 メタルホルダー or 2.78x9.0 ガラスチューブ 1.0(OD)レンズ 1.8x7.0 メタルホルダー or 1.4x7.0 ガラスチューブ 注１：コネクタなしでの値です。仕様は、予告なしに変更になる場合がございます。 注２：コネクタ付の場合、 挿入損失は+0.3dB、リターンロス -5dB、ERは -2dBになります(typ.)。 ■　パッケージ
■　品番構成 PMCL タイプ 波長 レンズ 直径 動作 距離 ピグテール タイプ ファイバ タイプ ファイバ 長 コネクタ パッケージ 　 S=Singlefiber D= Dualfiber 850 980 1064 1310 1550 1.8mm 1.0mm 5=5mm X=Specify 250=ベアファイバ 900=ルースチューブ 5=Panda fiber 1=1m X=Other NE=None FA=FC/APC FC=FC/UPC SA=SC/APC SC=SC/UPC XX=Other 3.2x10 2.78x9 1.87x7.0 1.4x7.0 ※　詳しい仕様（Optosun社ＨＰ）は、こちらをクリック下さい。　http://www.optosuntech.com/
