Optosun社シングル/デュアルファイバSMコリメータ
Optosun Single/Dual fiber SMcollimator
Optosun社

■　特徴

低挿入損失
高リターンロス
エポキシフリーの光路
環境安定性		 ■　アプリケーション

アイソレータ
サーキュレータ
FWDM
CWDM　　　

■　仕様
項目 単位 仕様
動作波長 nm 1310, 1550, 1310/1550 1064 980 850
バンド幅 nm 　　　　±30 　　±30 ±20 ±20
動作距離(WD) mm 5 or specify
挿入損失 （typ.） dB 　　　　0.2 0.25 0.25 0.25
挿入損失 dB 　　　　≦0.25 ≦0.3 ≦0.3 ≦0.35
リターンロス dB

　　　　≧60

 ≧60 ≧55 ≧55
PDL dB ≦0.02
ハンドリングパワー mW

　　　　≦500

 ≦300 ≦300 ≦300
ファイバタイプ - 　　　　SMF-28e HI1060 HI1060 HI780
動作温度 ℃ -5〜70
保管温度 ℃ -40〜85
寸法 1.8(OD)レンズ mm 3.2x10 メタルホルダ or 2.78x9.0 ガラスチューブ
1.0(OD)レンズ
(1310,1550nmのみ）		 2.4x10 メタルホルダ or 1.4x7.0 ガラスチューブ
注１：コネクタなしでの値です。仕様は、予告なしに変更になる場合がございます。
注２：コネクタ付の場合、 挿入損失は+0.3dB、リターンロス -5dB、ERは -2dBになります(typ.)。

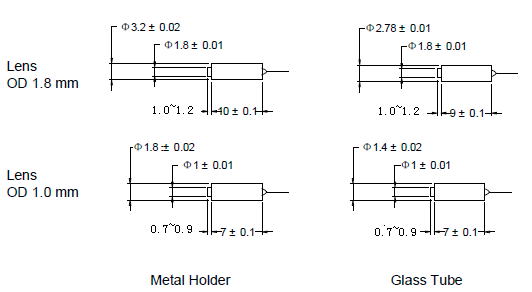

■　パッケージ
■　品番構成
CL タイプ 波長 レンズ
直径		 レンズ
タイプ		 動作
距離		 ピグテール
タイプ		 ファイバ
タイプ		 ファイバ
長		 コネクタ パッケージ
　 S=Singlefiber
D= Dualfiber		 850
980
1064
980/1064
1310
1550
1310/1550
 1.8mm
1.0mm		 C=Clens
G=Glens		 5=5mm
X=Specify		 250=ベアファイバ
900=ルースチューブ		 1=SMF-28e
4=HI1060
X=Other		 1=1m
X=Other		 NE=None
FA=FC/APC
FC=FC/UPC
SA=SC/APC
SC=SC/UPC
LC=LC/UPC
LA=LC/APC
XX=Other		 3.2x10
2.78x9
1.8x7
1.4x8

※　詳しい仕様（Optosun社ＨＰ）は、こちらをクリック下さい。　http://www.optosuntech.com/
