テーパ型レンズドファイバ

Taper Lensed Fiber
■特長

・円形ファーフィールド形状で、高カップリング効率です。
・V溝アッセンブリも可能です。

■アプリケーション

・1310, 1480, 1550nm LDへのアッセンブリ
・LDチップからファイバへの直接カップリング
・ファイバから導波路への直接カップリング

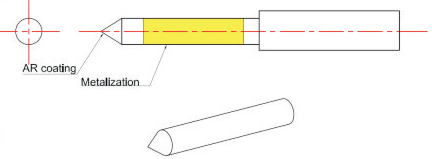

項目 指定可能範囲 公差 単位
ファイバ被覆除去長 ≧5 ±1 mm
テーパ角度 60-120 ±5 deg.
レンズ半径 5-16 ±1 um
スポット直径(※) 2-6.5 ±0.5 um
ワーキングディスタンス(※) 3-30 um
ファイバ種類 SMF-28e, ZBL, PM1500, PM1300, HI1060, HI980, PM980, その他
ARコーティング(オプション) 反射率 ≦0.5%
メタライジング(オプション) Au 厚み ≦0.1um
コネクタ(オプション) FC/APC, FC/PC, SC/APC, SC/PC, その他
(※)ワーキングディスタンスは、スポット直径に依存します。組み合わせによっては、作製できない場合があります。

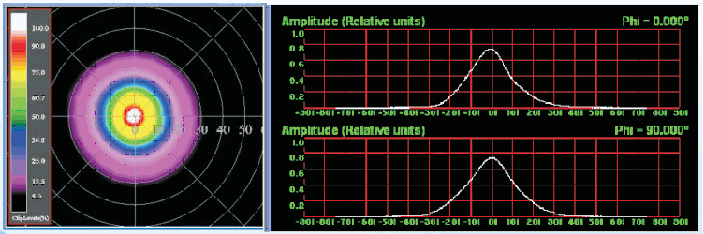

                              テーパレンズドファイバの代表的なファーフィールドパターン

■ 仕様

下記の仕様をご指定下さい。
波長 ファイバ種類 光学特性(※) シース材 ファイバ長 コネクタ
(片側)
  SMファイバ
PMファイバ
MMファイバ
スポット直径
ワーキングディスタンス

その他
  なし(ファイバ素線)
  φ900umルースチューブ
  3mm ケーブル

   その他
1m

その他
FC/UPC
FC/APC
SC/UPC
SC/APC
なし
その他
※ その他、ご希望の特性がありましたら、お伝え下さい。

   Raysung社の製品ページは、こちらをクリック下さい。
   Raysung社HPは、こちらをクリック下さい。
