■ 概 要
超高速レーザ用チャープモジュールPower SpectrumTMは、Teraxion社の可変パルスストレッチャと、
OptiGrate社VBGコンプレッサを組み合わせた製品です。
マッチング済の、このペアのストレッチングファクターは45ps/nmです。
この製品により、<400fsの圧縮パルス時間の実現可能性を提案します。

利得媒体によらず、高い費用対効果を持ち、小型で堅固なチャープパルス増幅(CPA)フェムト秒レーザを
得るための理想的なソリューションです。

■ システムの仕様

項目 仕 様
中心波長 1030nm(遅軸)
最小再圧縮パルス時間1* <400 fs
ビーム品質 M2 <1.35
ストレッチングファクター 45 ps/nm
合計ストレッチングウィンドウ2* 500 ps
1* パルスバンド幅に依存します。
2* VBGの長さによって制限されます。

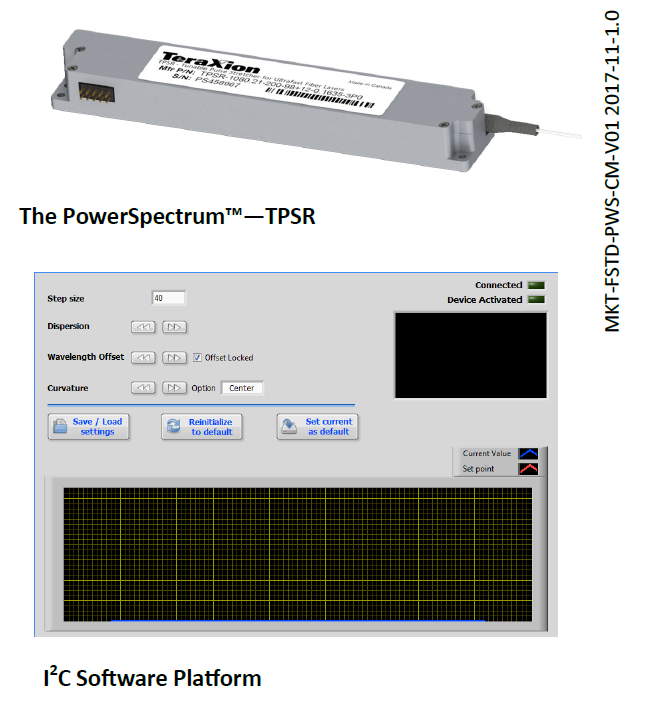

■ PWS――可変パルスストレッチャの仕様

項目 仕 様
反射率 >70%
スペクトル選択性(FWHM) 16 +/- 1 nm
Full D2 チューニング幅 1.35 ps/nm
Full D3 チューニング幅 0.006 ps/nm2
ファイバタイプ PMCMS
ピグテール長 >1m
コネクタタイプ なし
モジュールサイズ(ケーブルを除く) 14 x 22 x 130 mm
供給電圧 5V
パワー消費 3W
コントロールプロトコル I 2 C


■ OptiGrate社VBGの仕様

項目 仕 様
スペクトルバンド幅 10.85 +/- 1.1 nm
回折効率 >85%
厚み 50 +/- 5 mm
入射面サイズ 5 x 5 mm(有効域:>85%)
アッセンブリサイズ 55 x 6 x 10 mm
ARコーティングタイプ 両面ハイパワーARコーティング

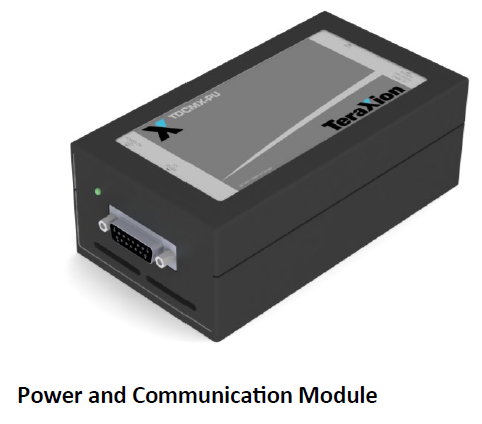

■ パワー&通信モジュールの仕様(オプション)

項目 仕 様
供給電圧 5V
パワー消費 3W
コントロール・インターフェース USB to I2C
ケーブルタイプ DB15 to Hirose
モジュールサイズ(ケーブルを除く) 55 x 80 x 150 mm


■ 3ポート光サーキュレータの仕様(オプション)

項目 仕 様
中心波長 1030 nm
挿入損失(最大値) <3.6 dB/port
アイソレーション >20 dB
ファイバタイプ PM980
ハンドリングパワー 50mW

※ メーカ仕様書は、こちらをクリック下さい。
※ メーカーHPは、こちらをクリック下さい。
