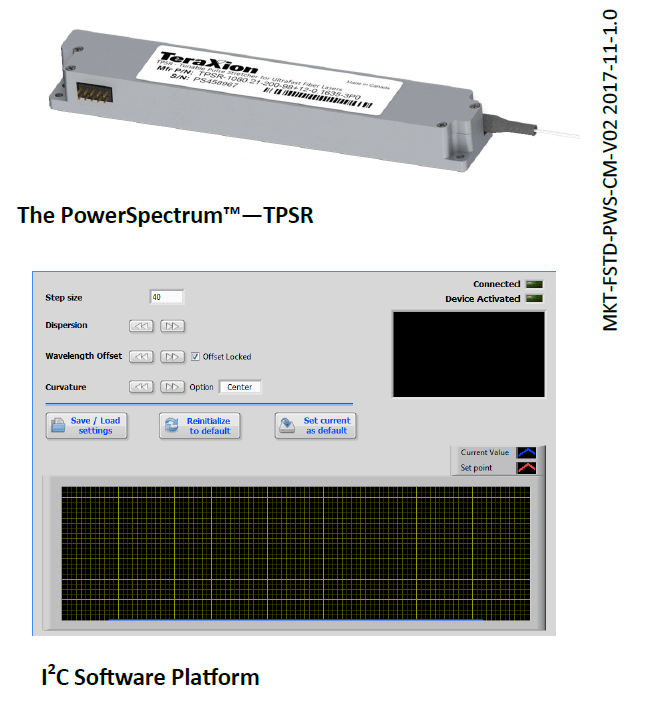

■　概　要 超高速レーザ用チャープモジュールPower SpectrumTMは、Teraxion社の可変パルスストレッチャと、 OptiGrate社VBGコンプレッサを組み合わせた製品です。 マッチング済の、このペアのストレッチングファクターは85ps/nmです。 この製品により、＜700fsの圧縮パルス時間の実現可能性を提案します。 利得媒体によらず、高い費用対効果を持ち、小型で堅固なチャープパルス増幅（CPA）フェムト秒レーザを 得るための理想的なソリューションです。 ■　システムの仕様 項目 仕　様 中心波長 1030nm（遅軸） 最小再圧縮パルス時間１＊ ＜700 fs ビーム品質　M2 ＜1.35 ストレッチングファクター 85 ps/nm 合計ストレッチングウィンドウ２＊ 500 ps １＊　パルスバンド幅に依存します。 ２＊　VBGの長さによって制限されます。 ■　PWS――可変パルスストレッチャの仕様 項目 仕　様 反射率 ＞70% スペクトル選択性（FWHM） 9 +/- 1 nm Full D2 チューニング幅 5.1 ps/nm Full D3 チューニング幅 0.4 ps/nm2 ファイバタイプ PMCMS ピグテール長 ＞1m コネクタタイプ なし モジュールサイズ（ケーブルを除く） 14 x 22 x 130 mm 供給電圧 5V パワー消費 3W コントロールプロトコル I 2 C ■　OptiGrate社VBGの仕様 項目 仕　様 スペクトルバンド幅 6 +/- 0.6 nm 回折効率 ＞85% 厚み 50 +/- 5 mm 入射面サイズ 5 x 5 mm（有効域：＞85%） アッセンブリサイズ 55 x 6 x 10 mm ARコーティングタイプ 両面ハイパワーARコーティング ■　パワー＆通信モジュールの仕様（オプション） 項目 仕　様 供給電圧 5V パワー消費 3W コントロール・インターフェース USB to I2C ケーブルタイプ DB15 to Hirose モジュールサイズ（ケーブルを除く） 55 x 80 x 150 mm ■　3ポート光サーキュレータの仕様（オプション） 項目 仕　様 中心波長 1030 nm 挿入損失（最大値） ＜3.6 dB/port アイソレーション ＞20 dB ファイバタイプ PM980 ハンドリングパワー 50mW ※　メーカ仕様書は、こちらをクリック下さい。 ※　メーカーＨＰは、こちらをクリック下さい。
