超短パルスレーザ用パルスストレッチャ製品セレクションガイド

Production Selection Guide of Pulse Stretcher for Ultrafast Lasers
チャープパルス増幅(CPA)ベースの超短パルスレーザーの作製をお考えのお客様に、超短パルス生成(USP)用のTeraXion社ファイバーブラッググレーティングベースの製品一覧から、システム要求に適したパルスストレッチャーを選択いただけます。 エンドアプリケーションの要求をレーザーが確実に満たせるように、レーザーのパルス持続時間、パルスエネルギー、および自己位相変調(SPM)に対する感度に基づいて、パルスストレッチャーを選択ください。

■ 製品一覧
種類 PSR HPSR TPSR TPSR-XTENDED CM-V

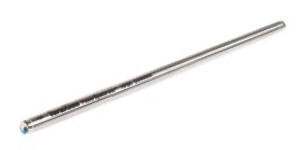

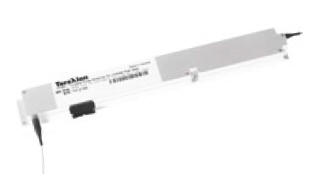

写真
概要 ピコ秒レーザ用
費用対効果に優れたソリューション
フェムト秒レーザ用
高位相精度の固定分散パルスストレッチャ
チューニング機能を加えることで、SPM補償を強化

HPSRの恩恵を組み合わせた多用途のソリューション
高エネルギーのシステムやSPMの影響を受けやすいレーザ構成に対し有効 TSPRとそれとのマッチングが取れたVBGコンプレッサをペアで供給
コンパクトなレーザの作製に対し最適
波長 1um, 1.5um, 2um 1um 1um, 1.5um, 2um 1um, 1.5um, 2um 1um
全ストレッチングウィンドウ 1200ps 1200ps シングルFBG:800ps
ダブルFBG:1600ps
シングルFBG:1200ps
ダブルFBG:2400ps
500ps
分散プロファイル カスタム可能 カスタム可能 カスタム可能
β2, β3, β4に対し可変
カスタム可能
β2, β3, β4に対し可変
カスタム可能
β2, β3, β4に対し可変
PSR、HPSR、TPSR、およびTPSR-Xは、お客様が用意した個別のボリュームブラッググレーティング(VBG)または回折格子(Treacy)コンプレッサーとペアで使用できます。

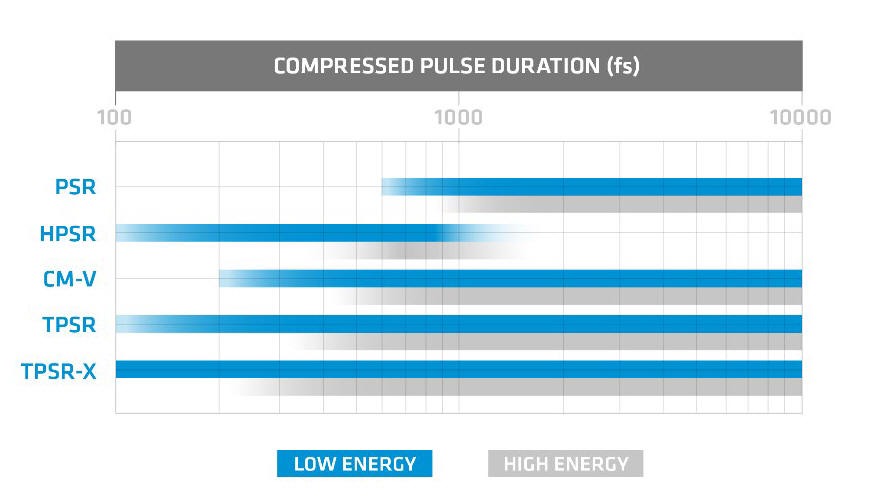

■ パルスストレッチャの選択とパルス持続時間およびパルスエネルギー
パルス持続時間が短いほど、位相分散の一致はより正確でなければなりません。


■すべての超短パルスレーザにおいて、分散のマッチングが必要

<ピコ秒レーザ対フェムト秒レーザ>
ピコ秒レーザは、コスト圧力に直面している成熟した技術です。線幅が狭いため、分散の摂動に対する感度が低くなります。 PSRは、数千個のピコ秒レーザに導入された、実績のある費用効果の高いソリューションです。

フェムト秒レーザには、高精度の波長分散管理が必要です。ストレッチャーは、分散の最大部分を占めるコンプレッサーの分散と一致させる必要があります。パルスをフーリエ変換限界まで適切に再圧縮するには、増幅器とすべてのパッシブファイバによる残りの分散も考慮する必要があります。

<ファイバーレーザ対固体レーザ>
ファイバ増幅器は自己位相変調(SPM)に非常に敏感であり、増幅の鎖の中でピークパワーを低減するためにかなりのストレッチングが必要です。 PSR、HPSR、およびTPSR-Xは一致が期待できます。

半導体増幅器とより大きなゲイン媒体は、SPMの影響を受けにくく、必要なストレッチングが少なくて済みます。 CM-Vのようなコンパクトなストレッチャーとコンプレッサーのペアが適切なソリューションです。

<低エネルギー対高エネルギーレーザ>
低エネルギーレーザー(顕微鏡用など)は通常、低コストであり、線形増幅領域の近くで動作します。固定された動作条件にあるため、低エネルギーレーザーはより少ない位相調整を必要とします。 HPSRはそれらのベストマッチです。 TPSRは、中程度のエネルギーレベルとより少ないストレッチを必要とする半導体増幅器に対してSPM補償を提供します。

高エネルギーレーザーは、増幅がほとんどの場合非線形領域で発生するため、SPMに対してより敏感です。これらのレーザーは、さまざまなSPM歪みレベルを持つ幅広いエネルギーレベルでも動作します。 TPSR-Xは、高エネルギーレベルおよびファイバーベースの増幅器で可能になる要求の厳しいアプリケーションの要件を満たすために、より多くのストレッチングおよび分散チューニング(最大β5)を追加しています。

■産業界の要件に適合

高エネルギーレベルで使用可能な要求の厳しいアプリケーションに必要な適切なパフォーマンスを確保するには、最先端の分散管理が必要です。



自己位相変調、非対称シードスペクトル、および増幅によって引き起こされる不要な歪みに対する高感度には、拡張された伸長ウィンドウを備えたチューナブルなパルスストレッチャーが必要です。 TPSRとTPSR-XはダブルFBGで利用可能であり、コンポーネントを追加することなくストレッチ量の拡張が可能です。

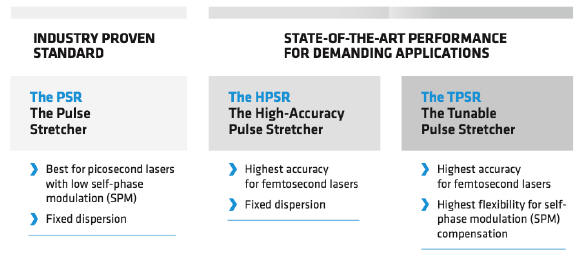

■ チューナブルパルスストレッチャーの利点

正確性  ストレッチャーを調整することにより、コンプレッサーよりも自由度が高くなり、CPAベースのフェムト秒レーザーの出力パルスを簡単に最適化できます。
高生産性  チューナブル機能により、SPMによって引き起こされるパルス劣化を低減できるため、任意のエネルギーレベルで最高のパルス品質に簡単かつ一貫して到達でき、それをレーザーの寿命の間維持できます。
多用途性  チューナブルなストレッチャーにより、ピコ秒とフェムト秒の領域を切り替えることができ、1つのレーザーで複数のプロセスが可能になります。
