スロープ補償付 可変分散補償器 (TDCMX-SM) TDCMX-SM Slope-Matched Tunable Dispersion Compensator

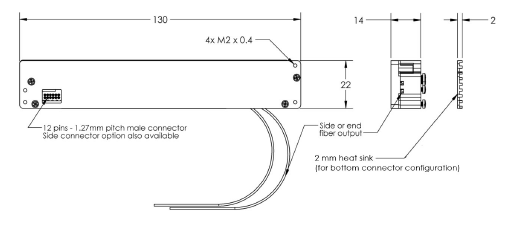

ClearSpectrum™TDCMX-SMは、業界で唯一のG.652スロープを補償した可変波長分散補償器であり、１台の装置で、Cバンド全体の全チャンネルに対して、調整可能な同時補償を提供します。 革新的なTDCMX-SMは、15年以上にわたって信頼性の高い動作を提供してきたTeraXion社確立の分散補償技術に基づいて作製されています。 この『単一部品番号』ソリューションにより、ユーザは最大80kmの距離に対し、最大100Gb/sの強度変調直接検出が可能になり、ビットあたりのコスト（$ /ビット）を削減できます。 通信およびインターネットサービスプロバイダー（CSPおよびISP）にサービスを提供するシステムベンダーは、次世代のDWDMアクセスネットワークでデータレートを向上させる方法を模索しています。 このことは、データセンター相互接続（DCI）/エンタープライズ、ファイバー・トゥー・ザ・プレミス（FTTx）、およびPAM-4などの強度変調直接検出（IMDD）変調フォーマットで動作する5G X-Haulネットワークに特に当てはまります。 ■　特　長 調整可能  広範囲の分散値（同一モジュールで0〜80 km）に対して、高精度で動的に調整可能な波長分散補償器を提供します。 Ｃバンド完全カバー  50GHzまたは100GHzグリッドのいずれかに対して、Cバンドを完全カバーします。 G.652スロープ補償　ファイバーの波長分散スロープを補正した結果、Cバンドの全チャネルに対し、正確で均一な残留分散をもたらします。 コンパクト　大きさはわずか130 x 22 x 14mmです。 待ち時間小　25 ns未満の待ち時間(latency)が特長です。分散補償ファイバー（DCF）と比較すると1000倍以上削減されており、時間に敏感なネットワークに最適です。 ■　モジュール大きさ ■　50GHzバージョン：0〜80km または±40km　　 特性(*1) 単位 仕様 チャンネルグリッド GHz 50 波長範囲 nm 1529.55 - 1567.54 補償範囲 km 0〜80 -40〜40 0〜40に対しての仕様 40〜80に対しての仕様 -3dBバンド幅（Typ.) GHz 34 30 34 位相リップル 標準偏差 rad ≤ 0.1 ≤ 0.13 ≤ 0.12 スロープ補正誤差 ps/nm ≤ 25 ≤ 35 ≤ 30 分散精度 km ≤ 2 ≤ 2.5 ≤ 2 ■　100GHzバージョン：0〜80km 特性(*1) 単位 仕様 チャンネルグリッド GHz 100 波長範囲 nm 1527.99 - 1566.31 補償範囲 km 0〜80 0〜40に対しての仕様 40〜80に対しての仕様 -3dBバンド幅（Typ.) GHz 68 50 位相リップル 標準偏差 rad ≤ 0.12 ≤ 0.15 スロープ補正誤差 ps/nm ≤ 20 ≤ 35 分散精度 km ≤ 2 ≤ 3 *1 カスタム仕様も可能です ■　一般仕様 特性 単位 仕様 挿入損失 dB ≤ 6 PDL dB ≤ 0.5 PMD ps ≤ 1 最大入力パワー dBm ≤ 27 コントロールインタフェース   I2C 電圧 V 5 消費電力(Typ.) W 4 動作温度 ℃ -5 to 70 保管温度 ℃ -40 to 85 Tercordia認定 GR-468 RoHS準拠   Yes ※　メーカー仕様書は、こちらをクリックして下さい。メーカーＨＰは、こちらをクリック下さい。
