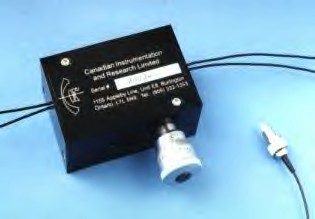

905（P）
【特長】
・ 高精度な分岐比調節
・ 低損失
・ 低後方反射
・ 低偏波クロストーク
・ 広バンド幅
・ PMタイプ 又は non-PM
可変比の偏波保持カプラは、オプティカルコンタクトして研磨され、
基板にマウントしたファイバを使用して製作されます。
基板は、それぞれのファイバのコアの偏心を調節する為、横に動かす事が
可能です。
偏波保持ファイバの場合、動作中は、速軸と遅軸の方向は保存されます。
わずかな油の層が、基板を滑らかにする為に使用されます。
長期間の分岐比安定性は、実験室環境で1%以上です。
マイクロメータやレバーシステムにより、高性能な横の動きが可能です。 |
 |
■ 仕様
| 偏波アイソレーション（室温） |
-20dB（標準値）、-18dB（保証値） |
| 分岐比 |
0-100% 又は 0-80% |
| 超過損失 |
0.1dB（標準値）、0.2dB（最大値） |
| ピグテール長 |
1m（標準） ※1m以上のピグテール長にも対応致します。 |
| シース材 |
外径900umハイトレル 又は 外径3mmチューブ |
| パッケージ |
・ 905（P）の場合； 25mmx38mmx63mmのアルミニウムケース
・ 905（P)-Eの場合； 25mmx38mmx63mmのアルミニウムケース |
動作波長は450nm〜1550nmの範囲で対応可能です。
可変比カプラに使用するファイバは、バンド幅がシングルモードのカットオフ波長から、そのカットオフ波長の約1.3倍になります。 |

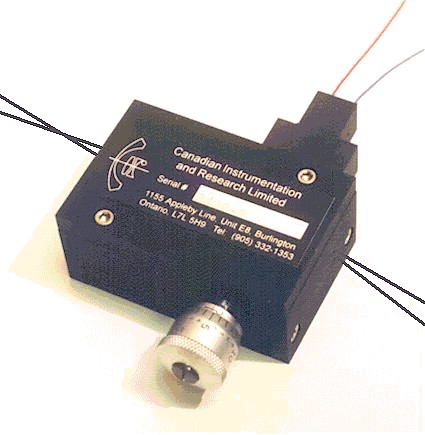

905（P）-E
【接続方法】
パワーはAC列の入力コードの後方を通ります。
905P-Eからのジャッキを、916の入力側に接続します。
BNC信号の入力信号を接続します。
Osc.スイッチを「ON」にすると、1Hz.0から130Vの三角形の波がpiezo（圧電）に掛かります。

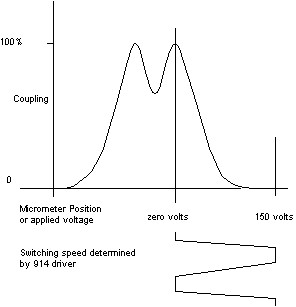

【結合特性】
マイクロメータセッティングや圧電変調器ドライバの信号に関して、
結合が見られる。
電圧0Vで最大の結合の為のマイクロメータセットで、
最大の信号（電圧5Vの入力信号）に変える事により、
結合範囲外
|
 |
|
