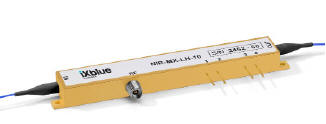

PM/SMファイバ付 LN強度変調器
LiNbO3 LN Intensity Modulator |
 |
特長 Benefits & Features
・780-2500nm
・低周波数 広い電気光学バンド幅
・高パワーハンドリング
・低挿入損失
・高消光比
・高偏光消光比
・対応RFドライバあり（別途販売）
アプリケーション Application
・最大44-NRZ, QPSK-56Gb/s デジタル変調
・最大40GHzアナログ変調
・光パルス生成
|
 |
■ 型番一覧
| -型番 |
波長 |
波長範囲 |
挿入損失
（Typ） |
挿入損失
（Max） |
DC消光比
(Typ) |
DC消光比
(Min) |
光入力パワー(*1)
(Max) |
電気光学
バンド幅
(Typ) |
VπRF
@50kHz
(Typ) |
|
NIR-MX800-LN-10 |
780nm or 850nm |
780-850 nm |
4.5dB |
5.5dB |
22dB |
20dB |
14dBm |
12GHz |
3.5V |
|
NIR-MX800-LN-20 |
780nm or 850nm |
780-850 nm |
4.5dB |
5.5dB |
22dB |
20dB |
14dBm |
25GHz |
3.5V |
|
NIR-MX950-LN-20 |
950nm |
850-960 nm |
5.5dB |
- |
25dB |
20dB |
14dBm |
25GHz |
3.5V |
|
NIR-MX-LN-10 |
1060nm |
980-1150 nm |
3.5dB
(オプション2.5dB) |
4.5dB
(オプション3.5dB) |
- |
20dB(*2) |
25dBm |
12GHz |
3.5V |
|
NIR-MX-LN-20 |
1060nm |
980-1150 nm |
3.5dB
(オプション2.5dB) |
4.5dB
(オプション3.5dB) |
- |
20dB(*2) |
25dBm |
18GHz |
3.5V |
|
MX1300-LN-10 |
1310nm |
1270-1330 nm |
3.5dB |
4.5dB |
22dB |
20dB |
20dBm |
12GHz |
4V |
|
MX1300-LN-20 |
1310nm |
1270-1330 nm |
3.5dB |
4.5dB |
22dB |
20dB |
20dBm |
25GHz |
4V |
|
MX1300-LN-40 |
1310nm |
1270-1330 nm |
3.5dB |
4.5dB |
22dB |
20dB |
20dBm |
30GHz |
4V |
|
MXAN1300-LN-20 |
1310nm |
1260-1350 nm |
4dB |
5.5dB |
25dB |
20dB |
25dBm |
25GHz |
5.5V |
|
MX-LN-0.1 |
1550nm |
1530-1580 nm |
3.5dB |
4.5dB |
30dB |
20dB |
20dBm |
400MHz |
3.5V |
|
MX-LN-05 |
1550nm |
1530-1580 nm |
3dB |
4dB |
25dB |
20dB |
20dBm |
4GHz |
3.5V |
|
MX-LN-10 |
1550nm |
1530-1625 nm |
3.5dB
(オプション2.7dB) |
- |
22dB |
20dB |
20dBm |
12GHz |
5.5V |
|
MX-LN-20 |
1550nm |
1530-1625 nm |
3.5dB |
4.5dB |
22dB |
20dB |
20dBm |
25GHz |
5V |
|
MX-LN-40 |
1550nm |
1530-1625 nm |
3.5dB |
4.5dB |
22dB |
20dB |
20dBm |
30GHz |
5V |
|
MXAN-LN-10 |
1550nm |
1530-1625 nm |
3.5dB
(オプション2.7dB) |
4.5dB
(オプション3dB) |
22dB |
20dB |
20dBm |
12GHz |
5.5V |
|
MXAN-LN-20 |
1550nm |
1530-1625 nm |
3.5dB |
4.5dB |
22dB |
20dB |
20dBm |
25GHz |
5V |
|
MXAN-LN-40 |
1550nm |
1530-1625 nm |
3.5dB |
4.5dB |
22dB |
20dB |
20dBm |
30GHz |
5V |
|
MXER-LN-10 |
1550nm |
1530-1625 nm |
3.5dB |
5dB |
- |
30dB(*2) |
20dBm |
12GHz |
5.5V |
|
MXER-LN-20 |
1550nm |
1530-1625 nm |
3.5dB |
5dB |
- |
30dB(*2) |
20dBm |
20GHz |
5.5V |
|
MXIQER-LN-30 |
1550nm |
1530-1580 nm |
5dB |
7dB |
- |
- |
20dBm |
25GHz |
6V |
|
MXIQ-LN-30 |
1550nm |
1530-1580 nm |
5dB |
7dB |
- |
- |
20dBm |
30GHz |
5.5V |
|
MX2000-LN-01 |
2050nm |
1900-2200 nm |
4dB |
5.5dB |
22dB |
20dB |
20dBm |
2GHz |
5.5V |
|
MX2000-LN-10 |
2050nm |
1900-2200 nm |
4dB |
5.5dB |
22dB |
20dB |
20dBm |
12GHz |
9.5V |
|
|
*1 Absolute Maximum
Ratings
*2 低消光比オプションあり。
■ お問合せの際は、型番をお知らせ下さい。
上記型番の後に、下記を付けて下さい。
- 00 - 入力ファイバ - 出力ファイバ - 入力側コネクタ種類 - 出力型コネクタ種類
P : PMファイバ P : PMファイバ 00 :
コネクタなし
00 : コネクタなし
S : SMファイバ S : SMファイバ FA : FC/APC
FA : FC/APC
FC : FC/SPC
FC : FC/SPC
オプション品（低損失オプション、高消光比オプション）をご希望の場合は、お知らせ下さい。
カスタム品をご希望の場合は、仕様をお知らせ下さい。
