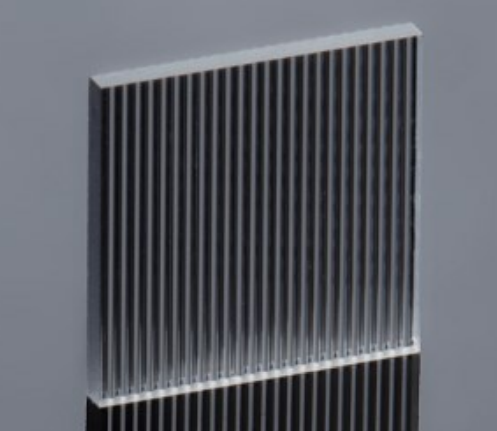

片面シリンドリカルレンズアレイ（マルチモードレーザ(M2>20)ホモジナイズ用） Lens array with cylindrical lenses on one side
標準ホモジナイザー基板は、レーザビームの変換あるいはビーム均質化のために、単独であるいは組み合わせで使われます。 LIMO社は、高品質の合成石英あるいはフッ化カルシウムから光学ウェハを製作しています。そのため、ウェハは193umにも適用可能です。 ■　仕様 ピッチ [mm] 大きさ [mm2] -曲率半径 [mm] -実効焦点距離@248nm [mm] 現品番 （旧品番） 0.5 12x12 2.15 4.23 ZLA000233 1900.007 0.5 12x12 3.50 6.88 ZLA000479 1900.003 0.5 12x12 5.50 10.8 ZLA000239 1900.006 0.5 12x12 14.0 27.5 ZLA000601 1900.002 0.5 12x12 21.0 41.3 ZLA001110 1900.001 0.5 12x12 31.3 61.6 ZLA001111 1900.016 0.8 20x20 4.35 8.55 ZLA001106 1900.047 0.8 20x20 8.70 17.1 ZLA001105 1900.046 0.8 20x20 11.1 21.8 ZLA001104 1900.045 0.8 20x20 16.7 32.8 ZLA001103 1900.017 0.8 20x20 24.4 48.0 ZLA000487 1900.018 0.8 20x20 48.0 94.4 ZLA001108 1920.001 0.8 20x20 78.0 153.4 ZLA001109 1920.002 0.8 20x20 105.0 206.5 ZLA001107 1900.048 1.3 35x35 2.99 5.88 ZLA001102 9002.041 1.3 35x35 4.40 8.65 ZLA000796 9002.040 1.3 35x35 6.50 12.8 ZLA000772 9002.032 1.3 35x35 8.40 16.5 ZLA000791 9002.039 1.3 35x35 12.5 24.6 ZLA001688 9002.031 1.3 35x35 17.0 33.4 ZLA001689 9002.037 1.3 35x35 25.0 49.2 ZLA000744 9002.030 1.3 35x35 50.0 98.3 ZLA000742 9002.029 1.3 35x35 -50.0 -98.3 ZLA001101 9002.038 　ＡＲコーティングの有無をご指定下さい。（波長: 248nm, 355nm, 532nm, 1064nm, 790-990nm or 770-1070nm) 　両面交差シリンドリカルレンズアレイは、こちらをクリック下さい。 　カスタムサイズも可能です
