特 長
● 低コスト
● 干渉の影響を最小限に抑えた設計
● 低濃度/弱吸収線に対応した、コンパクトなマルチパス設計
● Swagelok社縫手による容易な組み込み
● 広帯域波長動作
用 途
● ガスセンシングシステム
● 分光学、分光研究
● 化学物質検知システム
|
 |
仕様 （ガスセル）
| 項目 |
単位 |
仕様 |
| 波長範囲 |
nm |
1260-2300 |
| ファイバタイプ |
- |
SMF-28e |
| 実経路長 |
cm |
16.5(FC-16), 47.5(FC-48), 79(FC-80) |
| 動作温度 |
℃ |
-20 〜 +70 |
スループット
@25deg.C, 1550nm |
% |
>50 (FC-16, FC-48)
>35 (FC-80) |
ファイバtoファイバのスループット
@ 動作温度 |
% |
>40 (FC-16, FC-48)
>20 (FC-80) |
| スペクトルリップル(P-P) |
dB |
<0.01 P-P in any 2nm span |
| ガス圧力 |
Torr |
0-1000 |
| セル容量 |
cc |
35 (FC-48, FC-80)
13 (FC-16) |
| 接液面 |
- |
陽極酸化アルミニウム、バイトン
ガラス、エポキシ、テフロン |
| 保管温度 |
℃ |
-40 〜 +100 |
| コネクタ |
- |
FC/PC, FC/APC, SC/PC, SC/APC,なし |
| Swagelok社縫手 |
- |
1/4"又は1/8"チューブ又はホースビブ |
| 漏出速度 |
Atm-cc/sec |
<10-6 |
表記なき場合は、1550nm/25℃
仕様は予告なく変更されることがございます。
仕様 （光検出器）
| 項目 |
単位 |
仕様 |
| 応答性(Net) |
A/W |
>0.4 @ 1550nm |
| 逆バイアス |
V |
≦10 PD; ≦1 LPD |
| 暗電流 |
nA |
0.25 PD
300 LPD (Typ.) |
| 波長範囲 |
nm |
850-1700nm PD
850-2200nm LPD |
品番構成 （例）
| FC |
- |
 |
- |
|
- |
|
|
|
|
|
|
|
|
|
|
経路長 |
|
Swagelok社チューブ |
|
コネクタ |
|
|
16=16.5cm path
48=47.5cm path
80:79cm path |
|
1/4=1/4" チューブ
1/8=1/8"チューブ |
|
FC/APC
FC/PC
SC/APC
SC/PC
光検出器出力側PD又はLPD |

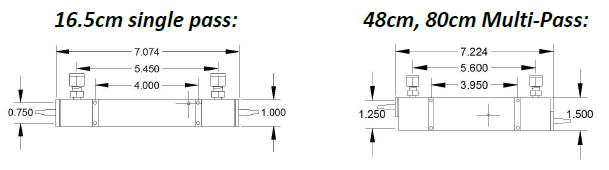

パッケージ図面
