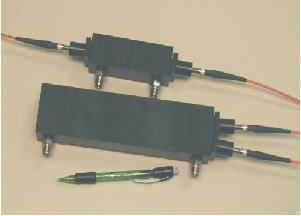

同製品は、入射部と出射部に、SMAコネクタのレセプタクルがについており、
SMAコネクタ付のマルチモードファイバを取り付けて、使用します。
取り付け可能なファイバは、コア径≦1mm, NA≦0.37のSMA905コネクタ付ファイバです。
特 長
● 広帯域波長動作（約150nm~9um）
● 干渉の影響を最小限に抑えた設計
● 低濃度/弱吸収線に対応した、コンパクトなマルチパス設計
● Swagelok社縫手による容易な組み込み
● 広帯域波長動作（150nm~9um）
● 低コスト
用 途
● FTIR
● 分光器
● ガスセンシングシステム（遠紫外線〜中波長赤外線）
● 分光学、分光研究
● 化学物質検知システム
|
 |
仕様
| 項目 |
単位 |
仕様 |
| 波長範囲* |
nm |
150~9000 |
| ファイバインターフェース |
- |
SMA905 |
| ファイバ互換性 |
- |
1mmコア（NA=0.37） |
| 実経路長 |
cm |
10(FCM-10), 40(FCM-40) |
| 動作温度 |
℃ |
-50 〜+200 |
ファイバtoファイバのスループット**
|
% |
>50 (FCM-10)
>35 (FCM-40) |
ファイバtoファイバのスループット
@ 動作温度 |
% |
<10％ change from 25℃ |
| スペクトルリップル(P-P) |
dB |
<0.01 P-P in any 2nm span |
| 接液面 (FCM-10-AL***) |
- |
硬質アルマイト、316 SS
ガスケット、フッ化カルシウム |
| 接液面 (FCM-40-AL***) |
- |
硬質アルマイト、316 SS、ガラス
ガスケット、フッ化カルシウム、B270、エポキシ |
| ガスケット材料 |
- |
Viton (Viton extreme又はKalrez) |
| 保管温度 |
℃ |
-40 〜 +200 |
| Swagelok社縫手 |
- |
1/4"又は1/8"チューブ又はホースビブ |
| 漏出速度 |
Atm-cc/sec |
<10-6 |
| セル圧力 |
MPa |
0-3 (430psi) (FCM-10)
0-2 (290psi) (FCM-40) |
| セル容量 |
cc |
17(FCM-10)
110 (FCM-40) |
* FCM-40につきまして、紫外用セル・赤外用セルには、それぞれ保護アルミニウムミラーと保護ゴールドミラーが使用されています。
**650nm, 25℃で200umコア径（NA=0.22）ファイバを使用した場合の値です。
*** FCM-SSは、陽極酸化アルミがございません。316SSのみご使用頂けます。
品番構成 （例）
| FCM |
- |
 |
- |
|
- |
|
- |
|
|
|
|
|
|
|
|
|
|
|
|
経路長 |
|
Swagelok社
チューブ |
|
パッケージ |
|
波長範囲 |
|
|
10=10cm path
40*=40cm path
|
|
1/4=1/4" チューブ1/8=1/8"チューブ |
|
SS: 316ステンレススチール
AL: 陽極酸化アルミ |
|
UV: 紫外用
IR: 赤外用 |
* ダブルパス構造です。
**マルチモードファイバと一緒に、製品を供給することも可能です。（その場合は、マルチモードファイバの種類を、ご指定下さい）
※ メーカーの仕様書は、こちらをクリック下さい。
|
