MgO:PPLN導波路
PPLN Ridge Waveguide

Covesion社は、2009年にStratophase Ltd.とSouthampton大学から分離・独立して、設立され、
事業を始めました。同社のポーリング専門チームは、商用,研究開発やOEMお客様向PPLNの製造について、
10年以上の経験があります。また、RGBとMid-IRに利用されるPPLNのレーザーシステムの設計・製造について
幅広い知識を持っています。専門家チームのうち6名は博士号を持っています。
経営陣は新興企業としては、優れたビジネスの能力と技術的知識を持ち合わせています。
周期的に分極(periodically-poled)材料の設計・製造についての特許やノウハウを包括的に組み合わせることを
特徴として、Convesion社はいつも高機能製品を提供することに責任を持ち、知識と技術に投資しています。

これまでバルクタイプのみ販売していましたが、この度新規に導波路タイプもリリースしました。

<特 長>
・SHG@1535-1565nm 最大励起300mW CW
・インラインタイプと導波路チップのみどちらも提供可能
・SPDC, DFG, SFG type0など量子光学用途に最適な波長変換

インラインタイプと導波路チップのどちらかご希望のものをこちらまでお問い合わせください。

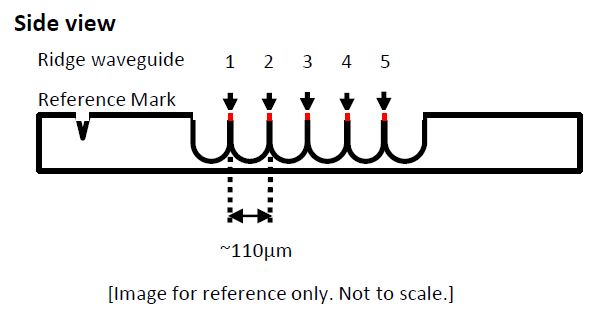

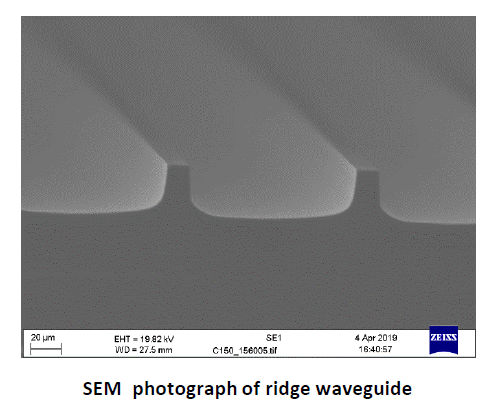

A Zinc indiffused planar layer & diced ridge structures

LNウェハの表面に亜鉛(Zinc)を蒸着。亜鉛とLNの屈折率差により亜鉛が導波路の役目を果たします。

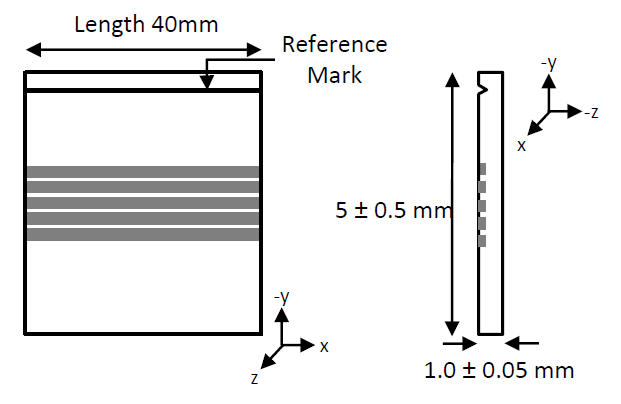

チップタイプの仕様
導波路の長さ [mm] 40
使用可能な励起波長 [nm] 1535-1565
温度チューニング係数 [nm/℃] 0.15
標準温度チューニング幅 [℃] 50 +/-20
CW励起パワー [mW] 300

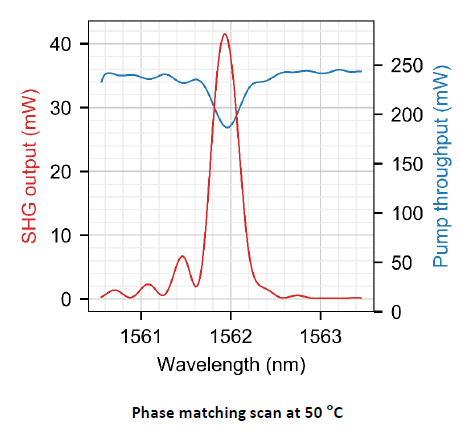

変換効率, typical [%/W]
(期待SHG出力* = 励起W2 x 効率%)
45
NA / ビーム半径 [um] (@1.56um) 0.12 / 4.5

・材質は5%MgO:LiNbO3
・結合効率 約75%

@OzOptics PMF-1550-8/125-0.25-L (MFD 10.5 μm)
AThorlabs lens: Zoom collimator C220-TMD-B
BThorlabs Aspheric focusing: C560-TME-C

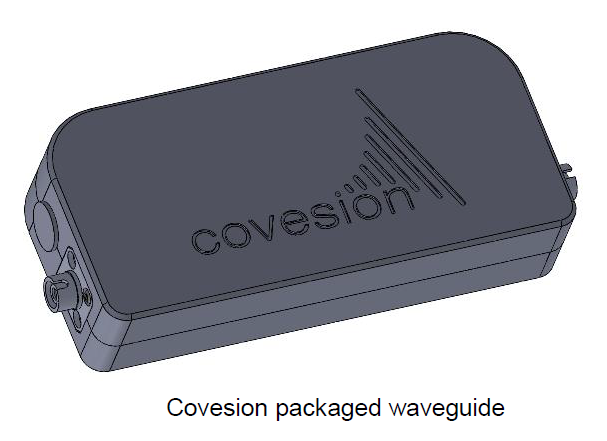

ファイバーカップリングMgO:PPLN導波路
Fiber Coupled Packaged PPLN Waveguide

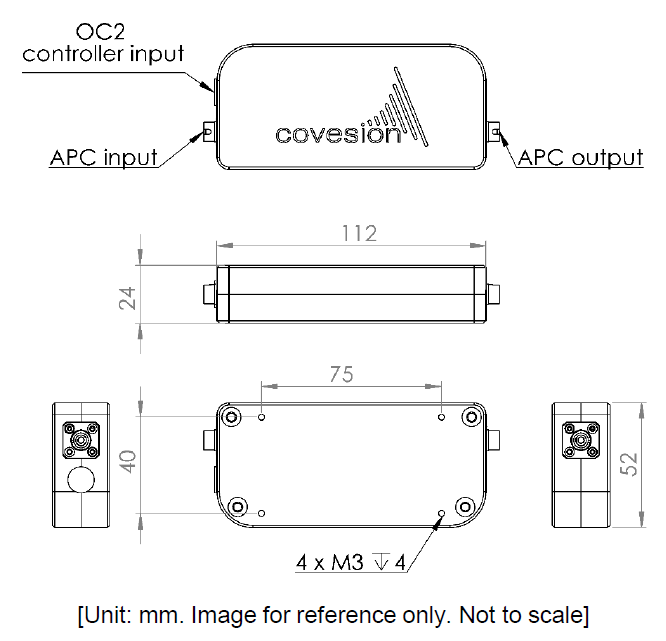

インラインタイプの仕様
中心波長 [nm] 1535-1565
温度チューニング係数 [nm/℃] 0.15
温度チューニング幅 [℃] 30 to 70
CW励起パワー [mW] ≤300
カップリング効率 [%] 75 +/- 5
変換効率, typical [%/W] 40
ファイバコネクタ FC/APC
重さ 345

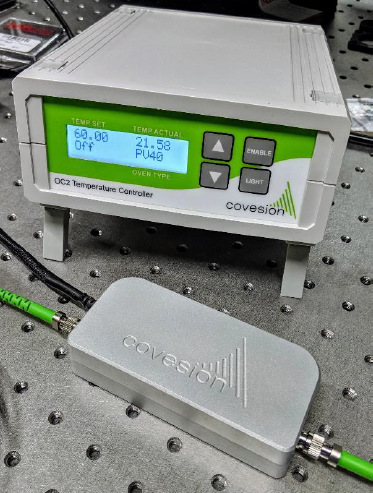

Covesion packaged waveguide use
with temperture controller OC2

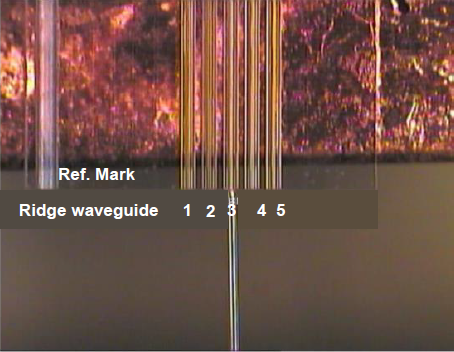

Top views of chip layout with butt coupled fibre launch
  • Gravity sensing: cold atom trap onboard a 6U CubeSat, CEAS Space Journal (2020)
  • CW demonstration of SHG spectral narrowing in a PPLN waveguide generating 2.5W at 780nm, Optics Express Vol. 28, Issue 15, pp. 21382-21390 (2020)
  • Zinc-indiffused MgO:PPLN waveguides for blue/UV generation via VECSEL pumping, Applied Optics Vol. 59, Issue 16, pp. 4921-4926 (2020)
  • Zn-indiffused diced ridge waveguides in MgO:PPLN generating 1 watt 780 nm SHG at 70% efficiency, OSA Continuum Vol. 2, Issue 12, pp. 3456-3464 (2019)
  • Investigation of PPLN Waveguide Uniformity via Second Harmonic Generation Spectra, IEEE Photonics Technology Letters, vol. 32, no. 1, pp. 63-66, 1 Jan.1, 2020
  • Ultrabroadband nonlinear optics in nanophotonic periodically poled lithium niobate waveguides, Optica Vol. 7, Issue 1, pp. 40-46 (2020)
