D-GLAS社(イスラエル)


 YCOB

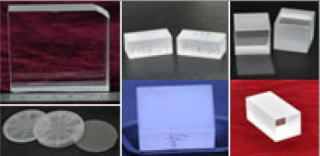

D-GLAS社はイスラエルにある新しい結晶・オプティクスのメーカです。

YCOB
の主要な特長は、高い非線形感受率、LBOよりさらに大型化が可能、潮解性無し、広い温度許容幅、低い熱膨張率などです。

YCOB
はチョクラルスキー法で引き上げますので、結晶成長に要する時間はたったの数日です。フラックス法引き上げのLBOBBO, KTPは引き上げだけで3ヶ月〜半年かかります。

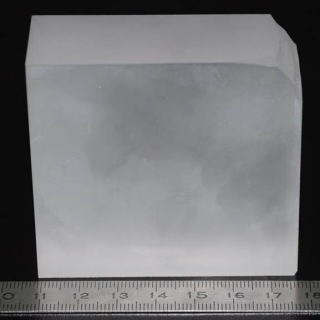

引き上げ期間が短く、LBOより容易に大型化が可能であるため、サイズが大きくなるほどLBOと比べて製造コストを抑えることができます。

YCOB
は、潮解性無しかつKTPより高いレーザ耐性の非線形結晶として、あるいは大型サイズのLBOの置き換えとして有力な結晶の候補です。また、SHGやTHGだけでなく、OPOやOPA、OPCPA用にも使用できます。

[特長]

高い非線形感受率
・LBOよりさらに大型化が可能
潮解性無し
広い温度許容幅
低い熱膨張率


短所は許容入射角度が他の結晶よりシビアであること、
THGの位相整合のタイプがTypeIのみであることです。
<仕様例>
アプリケーション サイズ (mm) θ Φ deff (pm/V)
Type I, SHG @ 1064nm 30 x 30 x 15 30.8° 180.0° 1.41
OPA 15 x 15 x 20 28.0° 180.0° 1.32
Type I, THG @ 1064nm 4 x 4 x 7 106.0° 77.2° NA

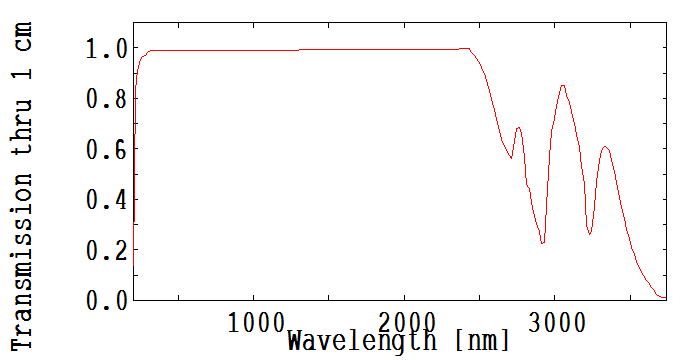

透過スペクトル>




他結晶との比較
結晶 deff レーザ耐性
(J/cm^2)
成長法 アパーチャサイズ
(mm)
温度公差
(℃-cm)
Themally limited power
(Pav(kW)
短所
BBO 2.05 12.9 Flux 20+ 51.0 4.6 アパーチャが小さい
KDP 0.26 10.9 Solution 400+ 11.3 0.07 deffが小さい
LBO 0.85 24.6 Flux 80+ 1.5 1.5 成長に時間がかかる
価格が高い
YCOB 1.1-1.7 10-19 CZ 100+ 13.0 13 許容入射角度がシビア
THGはType Iのみ



HOME

株式会社ハナムラオプティクス
