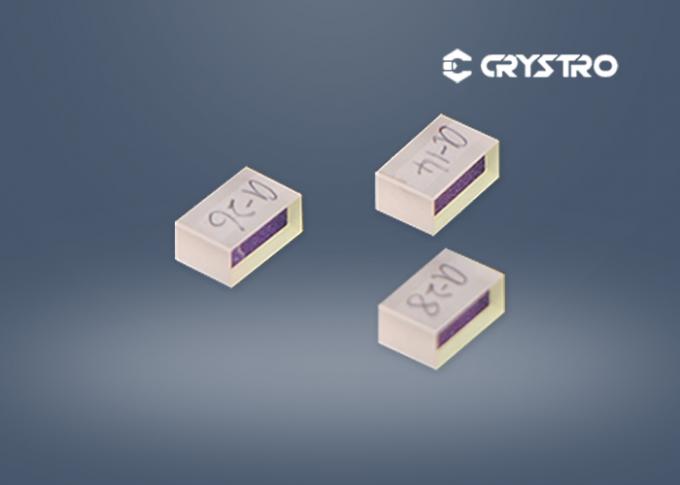

TGG結晶
TGG Single Crystal for High Power Laser Isolators |
 |
| TGG結晶(Terbium Gallium Garnet,
Tb3Ga5O12)は、波長400-1100nm(475-500nmを除く)でのファラデーローテータやアイソレータに最もよく使われている単結晶です。 |
 |
＜特 長＞
・高いファラデー効果 (ヴェルデ定数 35 Rad T-1m-1)
・少ない損失 (<0.1%/cm)
・高い熱伝導率 (7.4W m-1K-1)
・高いレーザ損傷閾値 (>1GW/cm2) |
＜用 途＞
・ファラデーローテータ
・アイソレータ |
■主な性質
|
化学式 |
TB3Ga5O12 |
|
格子定数 |
a=12.355Å |
|
成長法 |
チョクラルスキー |
|
密度 |
7.13g/cm3 |
|
モース硬度 |
8.0 |
|
融点 |
1725℃ |
|
屈折率 |
1.954 @1064nm |
■CRYSTRO製TGGの基本仕様
|
方位 |
[111] +/-15分 |
|
波面歪み |
<λ/8 |
|
消光比 |
>35dB |
|
直径公差 |
+0.00/-0.05mm |
|
長さ公差 |
+/-0.2mm |
|
面取り |
0.10mm @45° |
|
平坦度 |
<λ/10 @633nm |
|
平行度 |
<30秒 |
|
垂直度 |
<5分 |
|
表面品質 |
S/D=10/5 |
|
ARコーティング |
<0.2% |
|
最大直径 |
76mm |
|
|
