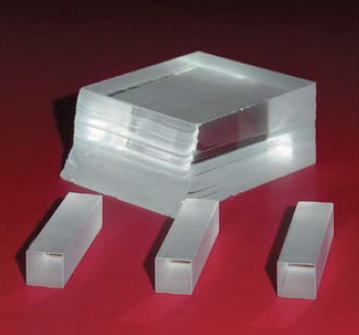

Ba(NO3)2結晶
誘導ラマン散乱効果は、固体レーザの放射周波数の非線形変換をを可能とします。
Ba(NO3)2結晶は、SRS（誘導ラマン散乱）変換素子として適した結晶です。
| チューナブルレーザの周波数範囲を広げるのにも使用されます。 結晶の誘導ラマン散乱は、最近の全固体レーザ技術と互換性があり、 また、大変容易に、周波数変換の方式を小型にします。 ラマン用途に、Ba(NO3)2結晶とKGd(WO4)2結晶を比較しますと、 Ba(NO3)2結晶は、nsを超えるパルスの場合、もっとも適正で、 KGd(WO4)2結晶は、長いパルスの場合、もっとも適正です。 |
 |
■ 結晶特性
| 化学式 | Ba(NO3)2 |
| 結晶構造 | 立方晶，P213 |
| 透過帯域 | 0.35-1.8 um |
| 密度 | 3.25 g/cm3 |
| モース硬度 | 2.5-3.0 |
| 屈折率@1064nm | n = 1.555 |
| ラマンシフト | 1048 cm-1 |
| ラマン利得，励起1064nm | 11 cm/GW |
| 熱伝導率 | 1.17 W/mK |
| ∂n/∂T | -20×10-6K-1 |
| ダメージ閾値 | 〜0.4 GW/cm2 |
KGW結晶（共振効率901.5cm-1）及びBa(NO3)2結晶（共振効率1048.6cm-1）のラマン波長は、次の通りです。
| ストークス | KGW 励起 @532nm |
KGW 励起 @1064nm |
Ba(NO3)2 励起 @532nm |
Ba(NO3)2 励起@1064nm |
代表的 効率，% |
| 1ストーク | 558 | 1177 | 563 | 1197 | 35-70 |
| 2ストーク | 588 | 1316 | 598 | 1369 | 20-40 |
| 3ストーク | 621 | 1494 | 638 | 1599 | 10-15 |
| 4ストーク | 658 | 1726 | 684 | 1924 | <10 |
| 1反ストーク | 507 | 970 | 503 | 957 | 10-30 |
■ 標準仕様
| Ba(NO3)2結晶 | KGW結晶 | |
| 表面品質，scr/dig | 40/20 | 10/5 |
| 平面度 @633nm | λ/4 | λ/8 |
| 最大形状，mm | 10×10×100 | 10×10×80 |
