■ 製品概要
EKSMA社では、テラヘルツ波発生・検出のための半導体材料として、2種類の結晶を取扱いしています。
その中の１つが、GaSe 結晶です。
またGaSeは、赤外波長用非線形結晶としてもご使用いただけます(透過波長上限は、18umです)。
| ■ 特長 (THz波) |
■ 特長 (中赤外) |
−チタンサファイアパルスレーザによる励起で、41THzまで発振可能
(励起波長780nm, パルス幅12fs)
−高いダメージ閾値
−THz波用途に適した透過範囲
−低吸収係数
−THz波発生・検出装置で特定の周波数のみを選択できるよう、
最適な厚みを設計
|
−広帯域の中赤外波長発生に対応
−下記の用途に使用可能：
・CO2レーザの効率的なSHG
・パルス化したCO, CO2 、重フッ化水素(DF)レーザ(λ=2.36μm)のSHG
・CO, CO2レーザ光の可視光帯への波長変換
・Nd(ネオジム)と赤外色素またはF中心レーザのパルス光の差周波混合に
よる、赤外パルス光の発生
・波長3.5 〜 1.8μmまでの光パラメトリック発生
|
■ 物性
| 構造： |
負の一軸性、六方晶 |
|
セルマイヤー方程式 |
| point group： |
62m |
|
Crystal: |
A |
B |
C |
D |
E |
F |
| 融点： |
1233℃ |
|
no: |
7.443 |
0.405 |
0.0186 |
0.0061 |
3.1485 |
2194 |
| 格子係数： |
a=3.742A, c=15.918A |
|
ne: |
5.76 |
0.3879 |
-0.2288 |
0.1223 |
1.855 |
1780 |
| 密度： |
5.03 g/cm3 |
|
式 |
| 熱膨張係数(10-6/°K)： |
⊥9.0, ll 8.25 |
|
n2=A + B/λ2 + C/λ4 + D/λ6 + E/(1- F/λ2) |
| 透過波長帯： |
0.65 〜 18μm |
|
|
|
|
|
|
|
|
| 屈折率： |
no=2.9082, ne=2.5676 @1.06μm
no=2.8340, ne=2.4599 @5.3μm
no=2.8158, ne=2.4392 @10.6μm |
|
|
|
|
|
|
|
|
| 吸収係数： |
0.25cm-1 @1.06μm
0.05cm-1 @2.5, 5.0, 7.5, 10.0, 11.0μm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| ■ 非線形光学・電気光学特性 |
■ EKSMA社THz波用GaSe 結晶標準サイズ |
| 非線形光学定数(d22)： |
54 pm/V |
直径： |
7mm |
| 電気光学定数(r41)： |
14.4 pm/V |
厚み： |
30um,
100um,
1000um |
| バンドギャップ： |
2.2eV at 300K |
ホルダ径： |
40mm |
| ダメージ閾値(ノンコート)： |
>28 MW/cm2, 150ns, at 9.3μm |
|
|
| 透過波長帯： |
0.65 〜 18μm |

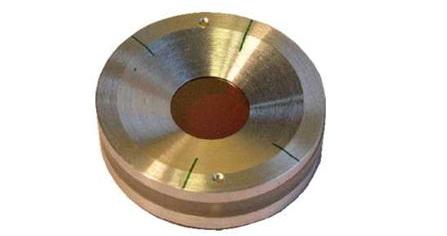

※EKSMA社は、ホルダあり・なしの両方に対応可能です。
Cradley crystals社は、ホルダなしのみのご提供になります。 |
| ウォークオフ角@5.3μm |
3.4° |

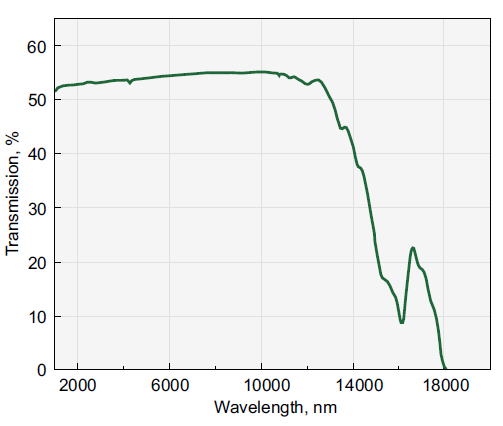

| GaSe 透過カーブ （ 長さ17mm、コーティングなし ） |

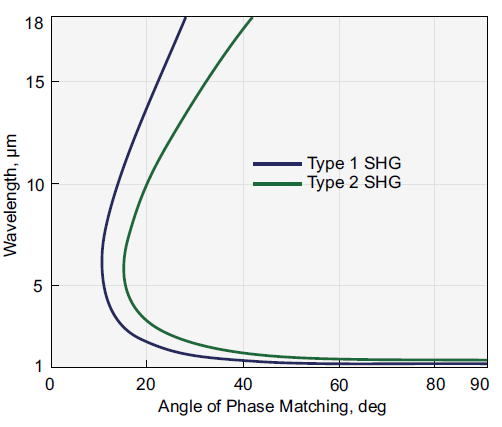

Type1とType2の SHG位相整合チューニングカーブ |
 |
 |
結晶が柔らかいため、ARコーティングはできません。
壊れやすいため、御取り扱い時はご注意ください。 |
結晶が柔らかく、面(001)に沿って裂けますので、
カットできない位相整合角があります。
|
|
|
|
