ZGP結晶
(ZnGeP2) |
 |
 |
|
中赤外・遠赤外光が得られるZGP結晶は、大変注目されている非線形結晶です。
当社では、リトアニアのEksma社と中国のDIEN
TECH社の、2社のZGP結晶をお取り扱いしております。
■ 特 長
- 広帯域な透過波長： 1.9〜10.6um
- 高非線形光学係数
- 高いダメージ閾値
- 広スペクトル許容・角度許容
■ 用 途
- CO2レーザ光@10.6umで励起し、近赤外領域へのアップコンバージョン
- COとCO2レーザの和周波発生
- CO、CO2、化学DFレーザ（パルス）のSHG
- Er （3um）、Ho（2um）レーザ励起による中赤外域のOPO光発振
|
| 結晶データ |
| 結晶構造 |
正方晶 |
| 結晶点群 |
42m |
| 格子定数 （Å） |
a 5.465 c 10.771 |
| 密度 （g/cm3） |
4.175 |
| 光学特性 |
| 光学透過 （um） |
0.74〜12 |
屈折率
|
|
@ 1.06um |
@ 5.3um |
@ 10.6um |
| no |
3.2324 |
3.1141 |
3.0725 |
| ne |
3.2786 |
3.1524 |
3.1119 |
|

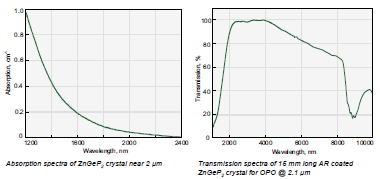

吸収係数
|
@ 1.06um |
3.0ｃｍ^-1 |
| @ 2.5um |
0.03cm^-1 |
| @ 5.0um |
0.02cm^-1 |
| @ 7.5um |
0.02cm^-1 |
| @ 10.0um |
0.4cm^-1 |
| @ 11.0um |
0.8cm^-1 |
| 非線形光学特性 |
| ダメージ閾値 |
60MW/cm^2, 100ns @ 10.6um |
| 非線形性 |
111pm/V |
| 位相整合角 |
76°(SHG @ 10.6um, Type I） |
| ウォークオフ角 @ 5.3um |
0.57° |
| 熱特性 |
| 溶融温度 |
1298℃ |
| 熱膨張係数 @ 10^-6/°K |
 |
17.5 |
 |
9.1 |
 |
1.59 |
|
8.08 |
2.05-2.1um励起OPO、OPA用に低吸収値<0.04cm^-1 @ 2.1umのZGPを提供可能です。

|
