Focuslight社製高出力LDスタック＆アレイ（QCW）






　　【スタック】
　　　　
　　　　◎用途：　＜VSパッケージ＞　固体レーザ励起用途、医療用途、材料加工用途
　　　　　　　　　　＜GSパッケージ＞　固体レーザ励起用途、照明用途
　　　　　◎特徴：　＜VSパッケージ＞　狭帯域スペクトル、長寿命、特注仕様も対応可
　　　　　　　　　　＜GSパッケージ＞　コンパクトサイズ、インジウムフリーハンダ、高出力、狭帯域スペクトル、長寿命、特注仕様も対応可


　　　　■VSパッケージ（マイクロチャネル冷却方式）■

　　　　　　　　　品番 中心波長
［nm］		 LDバー出力
[W]		 スペクトル幅
（FWHM）
［nm］		 LDバーの数 発散角（FWHM）
速軸 / 遅軸
FL-VS**-N-##-808(Q) 808±3 300 ≦5 1〜60 70°/ 16°
FL-VS**-N-##-808(Q) 350
FL-VS**-N-##-940(Q) 940±5 250 55°/ 12°
FL-VS**-N-##-940(Q) 300
FL-VS**-N-##-940(Q) 200 ≦6
FL-VS**-N-##-940(Q) 250
FL-VS**-N-##-940(Q) 300

※**にはパッケージの構成、NにはLDバーの数、##には出力が入ります。
※FACレンズ付きもお見積り可能です。
※スマイルの希望値が有ればお知らせ下さい。

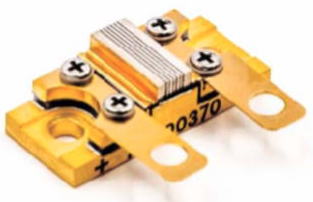

VSパッケージ
（マイクロチャネル冷却方式）


　　　　■VSパッケージ（マクロチャネル冷却方式）■

品番 中心波長
［nm］		 LDバー出力
[W]		 スペクトル幅
（FWHM）
［nm］		 LDバーの数 発散角（FWHM）
速軸 / 遅軸
FL-VS**-N-##-808(Q) 808±3 300 ≦5 1〜40 70°/ 8°
FL-VS**-N-##-840(Q) 940±5 250 55°/ 12°

※**にはパッケージの構成、NにはLDバーの数、##には出力が入ります。
※FACレンズ付きもお見積り可能です。
※スマイルの希望値が有ればお知らせ下さい。

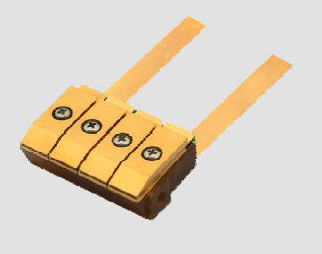

VSパッケージ
（マクロチャネル冷却方式）


　　　　■GSパッケージ（空冷方式）■

　　　　　　　　　品番 中心波長
［nm］		 LDバー出力
[W]		 スペクトル幅
（FWHM）
［nm］		 LDバーの数 発散角（FWHM）
速軸 / 遅軸
FL-GS02-N-##-808(Q) 808±3 100〜400 ≦4 10〜40 35°/ 8°
FL-GS03-N-##-808(Q) 2〜12
FL-GS04-N-##-808(Q) 2〜6
FL-GS02-N-##-9XX(Q) 9XX±5 ≦6 10〜40
FL-GS03-N-##-9XX(Q) 2〜12
FL-GS04-N-##-9XX(Q) 2〜6

※NにはLDバーの数、##には出力、XXには波長が入ります。

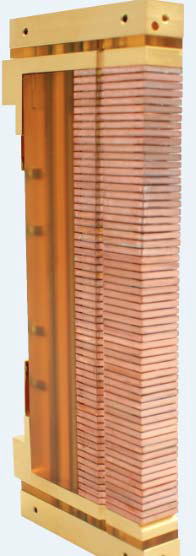

GS02パッケージ GS03パッケージ GS04パッケージ


　　【アレイ】

　　　　◎用途：　固体レーザ励起用途（side-pumping）、科学研究用途
　　　　◎特徴：　高出力、狭帯域スペクトル、長寿命、特注仕様も対応可

　　　　■HAパッケージ（マイクロチャネル冷却方式）■

　　　　　　　　　品番 中心波長
［nm］		 LDバー出力
[W]		 スペクトル幅
（FWHM）
［nm］		 LDバーの数 発散角（FWHM）
速軸 / 遅軸
FL-HA**-N-##-808(Q) 808±3 150 ≦4 1〜10 35°/ 8°
FL-HA**-N-##-808(Q) 200
FL-HA**-N-##-808(Q) 250 ≦3.5
FL-HA**-N-##-808(Q) 300 ≦4
FL-HA**-N-##-808(Q) 350 ≦4.5
FL-HA**-N-##-940(Q) 940±5 200 ≦6
FL-HA**-N-##-940(Q) 250

※**にはパッケージの構成、NにはLDバーの数、##には出力が入ります。

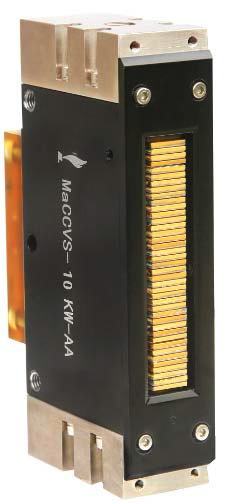

HAパッケージ
