波長1.6〜4.6um中赤外LED
用途：CO2検出、H2O検出、メタン検出など
LED用ドライバ・PD・PDアンプも取り扱っています。
|
IBSG社（IBSG Co., Ltd.）
最新版のメーカーカタログはこちらからダウンロードして頂けます。
|
赤外LED光源を使用するメリット 〜熱型赤外光源との比較〜
1、レスポンスが早い
赤外LEDの応答速度はナノセカンドレベルです。
一方、熱型赤外光源の応答速度はミリセカンドレベルです。
赤外ディテクタの信号をアンプし、光源の変調を同調させ、最大のSN比を得る用途に適しています。
2、消費電力が低い
LEDは、スペクトルが狭いため、光量の全てをガス検知に利用可能です。
一方、熱型光源は大きなスペクトルの一部をフィルターで切り取って使用するため、光量の大部分は
ガス検知に利用できません。
3、サイズが小さい
LEDのチップサイズは0.3x0.3mm、または0.5x0.5mm。 熱型赤外光源では実現できない省スペースが可能です。
4、寿命が長い
LEDの寿命は、通常50,000〜80,000h。 熱型赤外光源の一般的な寿命は数百時間です。

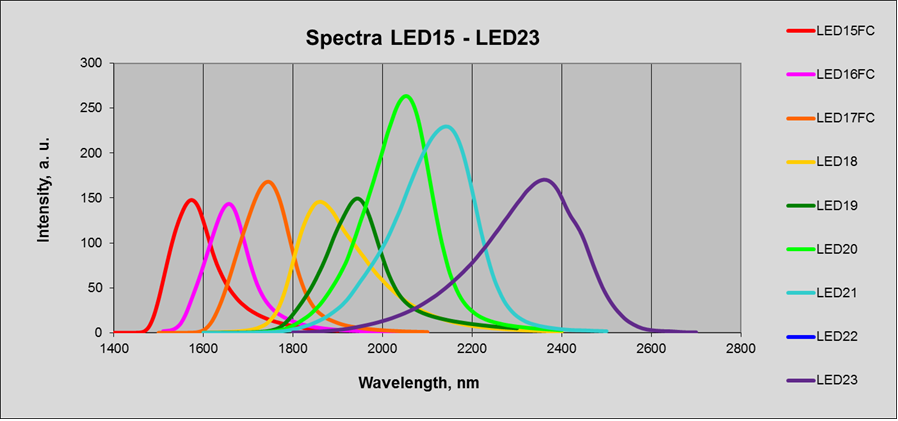

■ 波長1600〜2400nmLED
- MOCVD（有機金属気相成長）法と液相エピタキシー（LPE）技術を使ってヘテロ構造を成長させています。
- スペクトル範囲1.6〜2.4umのLEDは、GaSb基板に一致させた狭バンドギャップGaInAsSb/AlGaAsSb
ヘテロ構造格子により製造されています。
|
| 品番 |
LED18 |
LED19 |
LED20 |
LED21 |
LED22 |
LED23 |
| 波長 (um) |
1.8 - 1.9 |
1.9 - 2.0 |
2.0 - 2.1 |
2.1 - 2.2 |
2.2 - 2.3 |
2.3 - 2.4 |
| 波長温度係数 （nm/K） |
0.20 |
0.20 |
0.20 |
0.20 |
0.24 |
0.26 |
| 動作電流 （mA) |
QCW |
150 |
150 |
150 |
150 |
150 |
150 |
| パルス (500ns/1kHz) |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
| 出力 (mW) |
QCW@200mA* |
1.10 |
1.10 |
1.10 |
1.10 |
1.10 |
0.80 |
| パルス＠1A** |
30 |
30 |
30 |
30 |
30 |
30 |
| 量子収率 (%) |
1 - 3 |
1 - 3 |
1 - 3 |
1 - 3 |
1 - 3 |
1 - 3 |
| 量子収率温度依存性 （%/K) |
5.5 |
5.5 |
5.5 |
5.5 |
4.5 |
3.5 |
| スイッチング時間 (ns) |
50 |
50 |
50 |
50 |
50 |
50 |
| 発光エリア径 (um) |
300 |
300 |
300 |
300 |
300 |
300 |
| 動作温度 (K) |
77 - 320 |
77 - 320 |
77 - 320 |
77 - 320 |
77 - 320 |
77 - 320 |
| パッケージ |
LEDXX (TO-18)
LEDXX-PR (TO-18 + パラボリック リフレクタ）
LEDXX-PRW (TO-18 + パラボリック リフレクタ+ウィンドウ）
LEDXX-TEC （TO-5 + TEC + キャップ）
LEDXX-TEC-PR (TO-5 + TEC + パラボリック リフレクタ）
TO-18パッケージの詳細はこちら
TO-5パッケージの詳細はこちら |
* 繰り返し率: 0.5 kHz, パルス幅: 1 ms, デューティーサイクル: 50%,
電流値: 200 mA
** 繰り返し率: 1 kHz, パルス幅: 1 μs, デューティーサイクルe: 0.1%, 電流値t:
1 A
|

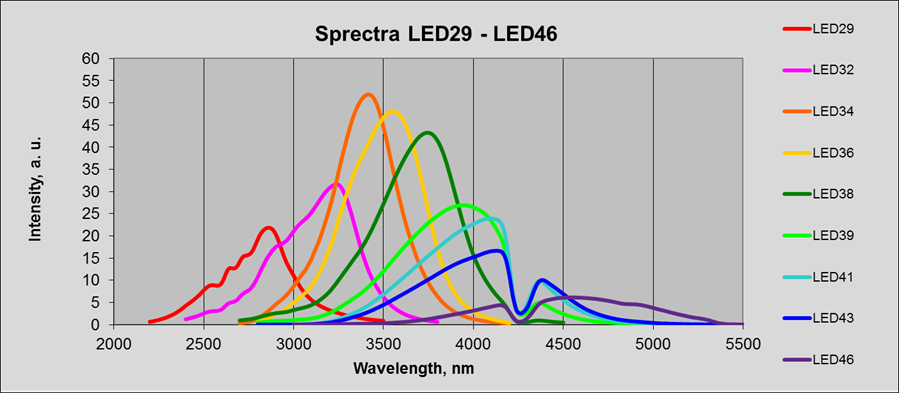

■ 波長2800〜4600nmLED
- InAs基板に一致させたIBS狭バンドギャップInAsSb/InAsSbP格子を使用して、2.8〜4.6umのスペクトル範囲のLEDを作製しました。
| 品番 |
LED29 |
LED31 |
LED34 |
LED36 |
LED38 |
LED43 |
LED46 |
| 波長 (um) |
2.8 - 3.0 |
3.0 - 3.2 |
3.3 - 3.5 |
3.5 - 3.7 |
3.7 - 3.9 |
4.1 - 4.3 |
4.4-4.6 |
| 波長温度係数 （nm/K） |
0.6 - 0.8 |
0.6 - 0.8 |
0.6 - 0.8 |
0.6 - 0.8 |
0.6 - 0.8 |
0.75 - 1.05 |
1.0 -1.2 |
| 動作電流 （mA) |
QCW |
200 |
200 |
200 |
150 |
150 |
150 |
150 |
| パルス (500ns/1kHz) |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
| 出力 (uW) |
QCW@200mA* |
6〜10 |
12〜16 |
20〜28 |
12〜20 |
12〜20 |
8〜12 |
4〜8 |
| パルス＠1A** |
120〜170 |
180〜220 |
320〜480 |
180〜220 |
180〜220 |
180〜220 |
180〜220 |
| 量子収率 (%) |
0.3 |
0.5 |
0.5 |
0.5 |
0.5 |
0.1 |
0.05 |
| 量子収率温度依存性 （%/K) |
7 |
5 |
5 |
5 |
5 |
4 |
4 |
| スイッチング時間 (ns) |
50 |
50 |
50 |
50 |
50 |
70 |
80 |
| 発光エリア径 (um) |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
| 動作温度 (K) |
77 - 320 |
77 - 320 |
77 - 320 |
77 - 320 |
77 - 320 |
77 - 320 |
77 - 320 |
| パッケージ |
LEDXX (TO-18)
LEDXX-PR (TO-18 + パラボリック リフレクタ）
LEDXX-PRW (TO-18 + パラボリック リフレクタ+ウィンドウ）
LEDXX-TEC （TO-5 + TEC + キャップ）
LEDXX-TEC-PR (TO-5 + TEC + パラボリック リフレクタ）
TO-18パッケージの詳細はこちら
TO-5パッケージの詳細はこちら |
|
* 繰り返し率: 0.5 kHz, パルス幅: 1 ms, デューティーサイクル: 50%, 電流値:
200 mA
** 繰り返し率: 1 kHz, パルス幅: 1 μs, デューティーサイクルe: 0.1%, 電流値t:
1 A |
■ LED用ドライバ
上記LED用のドライバも取り扱っております。お気軽にお問合せ下さい。
|
