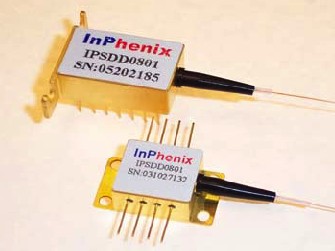

SLEDモジュール　　　　　波長：1310nm、1550、1600nm

■特　長
　　・　広バンド幅
　　・　低リップル
　　・　高出力


■用　途
　　・　クロマティックモード分散計測
　　・　ブロードバンド用光源
　　・　センサ（FOS）
　　・　バイオ医学用画像デバイス
　　・　トモグラフィー（断層放射線写真）（OCT）
　　・　医療用治療機器


■仕　様

シリーズ 波長
[nm]		 ファイバ出力
[mW]		 スペクトル幅
[nm]		 動作電流
[mA]		 パッケージ ファイバ
（コネクタ）		 ファイバジャケット
外径
IPSDD1301 1280〜1360 1 45 150 14-pin DIL
8-pin BTF
（サーミスタ・
TEC付）		 SMF
PMF
（FC、SC）		 900um
400um
250um
IPSDD1302 1280〜1360 20 45 450
IPSDD1303 1280〜1360 5 55 400
IPSDD1304 1280〜1360 20 55 500
IPSDD1306 1280〜1360 12 70 650
IPSDD1307 1280〜1360 10 80 600
IPSDD1308 1280〜1360 1
 100 600
IPSDD1401 1390〜1430 10
 60 600
IPSDD1402 1460〜1500
 5 50 600
IPSDD1501 1520〜1570 0.5 55 150
IPSDD1502 1520〜1570 5 55 300
IPSDD1503 1520〜1570 3 60 250
IPSDD1504 1520〜1590 10 60 300
IPSDD1601 1600〜1630 2 55 300


■品　番

シリーズ名
−
パッケージタイプ
−
ファイバタイプ
−
ファイバジャケット
−
コネクタタイプ
14D＝14-pin DIL
8B＝8-pin DIL		 S＝SMF
P＝PMF		 900＝外径900um
250＝外径250um		 なし
FC/APC
FC/UPC		 SC/APC
SC/UPC


■パッケージとピン配置図はこちらをクリック下さい。
