A社は20年以上にわたり高品質なTeO2結晶の提供を続けているメーカです。
本社はポルトガルで、工場はウクライナにあります。TeO2結晶はチョクラルスキー法で製造しています。
主要なAOMメーカ各社に安定的に供給を続けているだけでなく、TeO2を使った偏光オプティクスも製造しています。
|

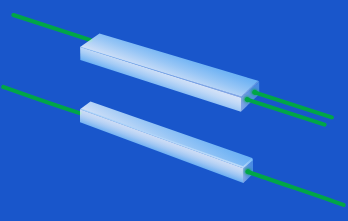

■ TeO2
ビームディスプレーサ ＆ ポラライザ
＜特徴(BD)＞
・出力ビームは互いに平行になるようにビームを分離
・常光はそのまま透過、異常光は結晶内で屈折
＜特徴(BP)＞
・異常光は側面で吸収
・0.35〜5umまで使用可能
|
| 材質 |
|
TeO2 |
 |
| S/D |
|
20/10 |
| 平坦度 |
|
λ/4 @ 633nm |
| 消光比 |
|
<1：10-5 |
| パワー効率 |
|
200 MWt/cm2 or 2 x 108 W/cm2 (1064 nm, 12 ns, 1 Hz) |
■ 標準品一覧
出力ビームの分離幅によってタイプが変わります。
| 品 番 |
出力ビームの分離幅(mm) |
アパーチャサイズ (mm) |
長さ (mm) |
| BP3-3-46 |
3 |
3 x 3 |
46 |
| BP4-4-61.5 |
4 |
4 x 4 |
61.5 |
| BP5-5-76.5 |
5 |
5 x 5 |
76.5 |
| BP6-6-92 |
6 |
6 x 6 |
92 |
| BD3-7-46 |
3 |
3 x 7 |
46 |
| BD4-9-61.5 |
4 |
4 x 9 |
61.5 |
| BD5-11-76.5 |
5 |
5 x 11 |
76.5 |
| BD6-13-92 |
6 |
6 x 13 |
92 |
上記標準品はノンコートです。ご要望に応じてコーティングをつけることも可能です。
標準品にないサイズや、マウント付での製作も承ります。

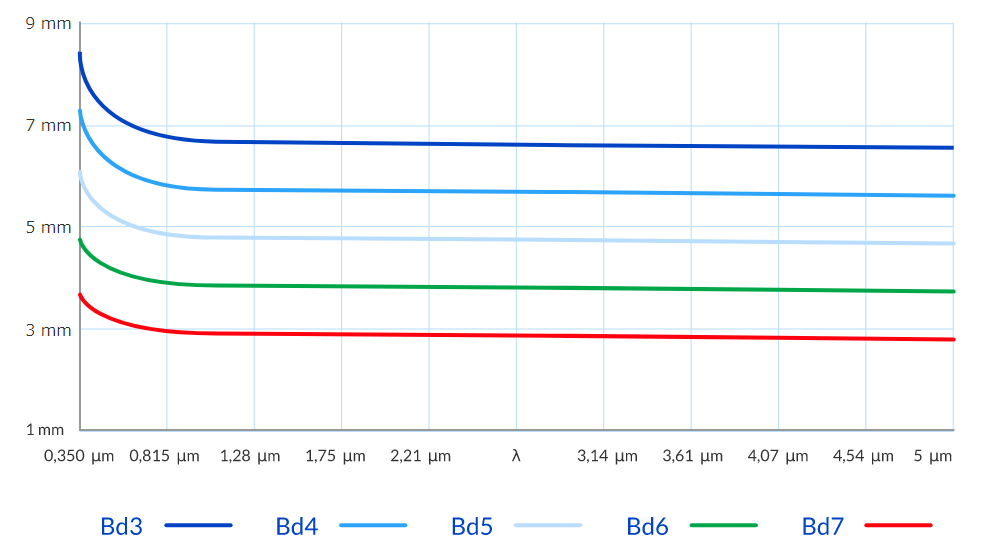

▼BD・BPの各タイプの波長における出力ビームの分離幅の依存性
 |
|
