TeO2 グラン偏光プリズム (エアスペースタイプ)
Elent A社は20年以上にわたり高品質なTeO2結晶の提供を続けているメーカです。 本社はポルトガルで、工場はウクライナにあります。TeO2結晶はチョクラルスキー法で製造しています。 主要なAOMメーカ各社に安定的に供給を続けているだけでなく、TeO2を使った偏光オプティクスも製造しています。

■ TeO2 グラン偏光プリズム (エアスペースタイプ)

<特徴>
・最小のエアスペース
・極めて高い消光比
・常光だけを透過、異常光は側面で吸収
材質 TeO2
消光比 <1:100000
パワー効率 200 MWt/cm2 or 2 x 108 W/cm2 (1064 nm, 12 ns, 1 Hz)
S/D 20/10
平坦度 λ/4 @ 633nm

■ 標準品一覧

品 番 エスケープウィンドウの推奨サイズ(mm) サイズ (mm) 長さ (mm)
370-460nm用(基本波長:405nm, α=4.55°)
GPAS-Vt-8-10 8 10 10
GPAS-Vt-12-12 12 14 12
GPAS-Vt-16-14 16 18 14
GPAS-Vt-20-16 20 22 16
GPAS-Vt-25-19 25 27 19
GPAS-Vt-30-22 30 32 22
GPAS-Vt-35-25 35 37 25
GPAS-Vt-40-28 40 42 28
440-750nm用(基本波長:532nm, α=4.25°)
GPAS-Vis-8-10 8 10 10
GPAS-Vis-12-12 12 14 12
GPAS-Vis-16-14 16 18 14
GPAS-Vis-20-16 20 22 16
GPAS-Vis-25-19 25 27 19
GPAS-Vis-30-22 30 32 22
GPAS-Vis-35-25 35 37 25
GPAS-Vis-40-28 40 42 28
600-1800nm用(基本波長:800nm, α=4.07°)
GPAS-NIR-8-10 8 10 14
GPAS-NIR-12-12 12 12 16
GPAS-NIR-16-14 16 16 20
GPAS-NIR-20-16 20 20 24
GPAS-NIR-25-19 25 25 29
GPAS-NIR-30-22 30 30 34
GPAS-NIR-35-25 35 35 39
GPAS-NIR-40-28 40 40 44
1000-5000nm用(基本波長:1330nm, α=4.00°)
GPAS-MIR-8-10 8 10 14
GPAS-MIR-12-12 12 12 16
GPAS-MIR-16-14 16 16 20
GPAS-MIR-20-16 20 20 24
GPAS-MIR-25-19 25 25 29
GPAS-MIR-30-22 30 30 34
GPAS-MIR-35-25 35 35 39
GPAS-MIR-40-28 40 40 44

標準品にない波長のプリズムや、マウント付での製作も承ります(プリズムの最大アパーチャ70mm)。

標準品はノンコートです。ご要望に応じて、お好きな波長のARコーティング(R<0.4%)や多層広帯域ARコーティング、保護コーティングをプリズムの表面につけることも可能です。

■ To常光線の透過係数

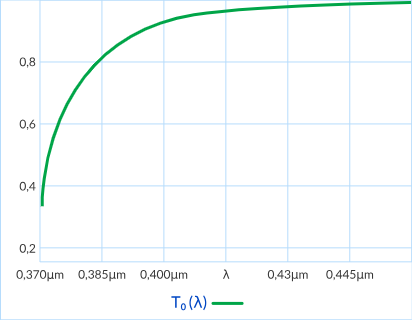

GPAS-Vt

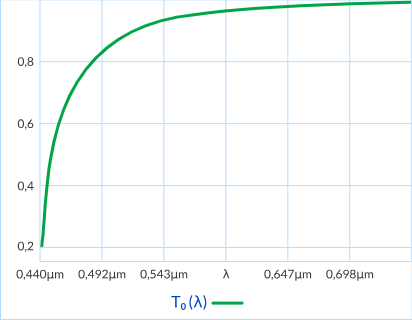

GPAS-Vis

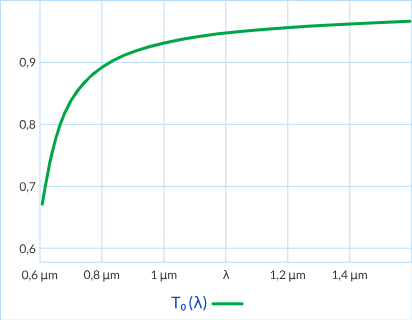

GPAS-NIR

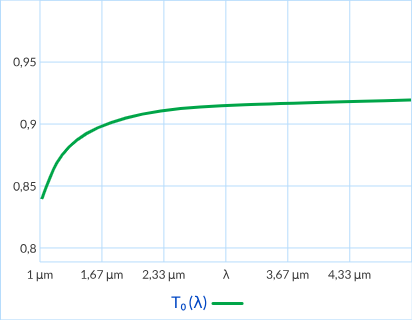

GPAS-MIR

■ アパーチャ角度

GPAS-Vt
GPAS-Vis
GPAS-NIR
GPAS-MIR
