A社は20年以上にわたり高品質なTeO2結晶の提供を続けているメーカです。
本社はポルトガルで、工場はウクライナにあります。TeO2結晶はチョクラルスキー法で製造しています。
主要なAOMメーカ各社に安定的に供給を続けているだけでなく、TeO2を使った偏光オプティクスも製造しています。
|
■ TeO2

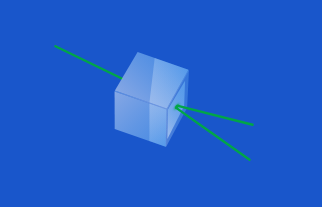

ウォラストンプリズム
＜特徴＞
・セメント接合タイプ（2つのプリズムの光学軸が互いに直交になるように接合）
|
| 材質 |
|
TeO2 |
 |
| S/D |
|
20/10 |
| 平坦度 |
|
λ/4 @ 633nm |
| 消光比 |
|
<1：10-5 |
| 波長幅 |
|
VT, VIS, NIR, MIR |
| CA |
|
0.8-0.9 |
| パワー効率 |
|
200 MWt/cm2 or 2 x 108 W/cm2 (1064 nm, 12 ns, 1 Hz) |
■ 標準品一覧
ビーム変位によってプリズムタイプが変わります。
| WP5 |
： ビーム変位θ=5º @ 633nm （アパーチャまでの長さの比率：L/A=0.5-1） |
| WP10 |
： ビーム変位θ=10º @ 633 nm （アパーチャまでの長さの比率：L/A=0.8-1.2） |
| 品 番 |
ウィンドウの
推奨サイズ(mm) |
アパーチャサイズ (mm) |
長さ (mm) |
| WP5-10-10 |
10 x 10 |
10 x 10 |
10 |
| WP5-12-11 |
12 x 12 |
12 x 12 |
11 |
| WP5-16-12 |
16 x 16 |
16 x 16 |
12 |
| WP5-20-13 |
20 x 20 |
20 x 20 |
13 |
| WP5-25-14 |
25 x 25 |
25 x 25 |
14 |
| WP5-30-16 |
30 x 30 |
30 x 30 |
16 |
| WP5-35-18 |
35 x 35 |
35 x 35 |
18 |
| WP5-40-20 |
40 x 40 |
40 x 40 |
20 |
| WP10-10-12 |
10 x 10 |
10 x 10 |
10 |
| WP10-12-14 |
12 x 12 |
12 x 12 |
14 |
| WP10-16-17 |
16 x 16 |
16 x 16 |
17 |
| WP10-20-19 |
20 x 20 |
20 x 20 |
19 |
| WP10-25-22 |
25 x 25 |
25 x 25 |
22 |
| WP10-30-25 |
30 x 30 |
30 x 30 |
25 |
| WP10-35-28 |
35 x 35 |
35 x 35 |
28 |
| WP10-40-32 |
40 x 40 |
40 x 40 |
32 |
上記標準品はノンコートです。ご要望に応じてコーティングをつけることも可能です。
標準品にないサイズや、マウント付での製作も承ります。

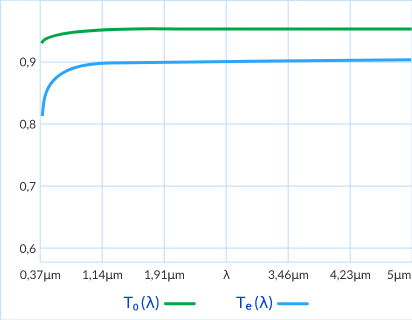

▼WP5 - To常光線の透過係数
 |

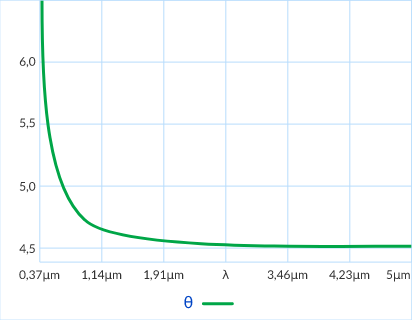

▼WP5 - アパーチャ角度
 |

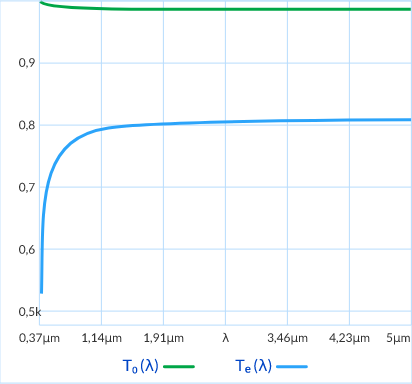

▼WP10 - To常光線の透過係数
 |

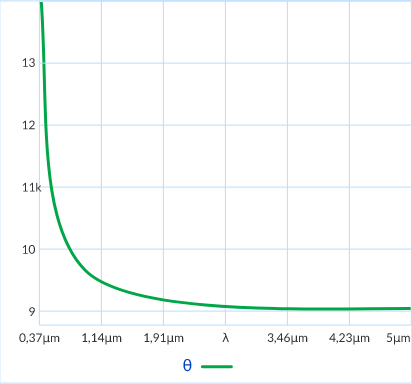

▼WP10 - アパーチャ角度
 |
|
