共振型可飽和吸収ミラー
RSAM − Resonate Saturable Absorber Mirror |
 |
波長 1064nm、1550nm

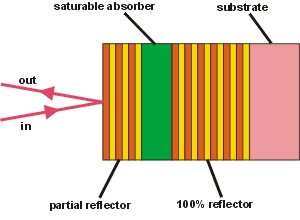

| 共振型可飽和吸収ミラー（RSAM）は、ノイズのような信号には低反射で、パルス光のような高出力信号には高反射となる |
| 非線形光学デバイスです。 |
| パルス光を入射すると、RSAMの吸収体が飽和状態になりますが、 |
 |
| 吸収体のリカバリタイムが短いため、パルス光の反射後すぐに |
| ノイズを抑制します。 |
|
| ＜RSAMの特長＞ |
| - 大きな可飽和吸収 |
| - 狭帯域幅 ／ 低飽和フルエンス |
| ※ 同社可飽和吸収ミラー（SAM）と比較 |
|
| ＜RSAMの用途＞ |
| 1) EDFAやパルスピッカーなどの後でのノイズ抑制 （不飽和RSAM反射率＝0） ・・・ SANOSをご参照下さい。 |
| 2) 光波長の変換 （不飽和RSAM反射率＝0） |
| 3) ファイバレーザのパッシブモードロッキング（不飽和RSAM反射率>0） |
■ 製品一覧 ■
| 品 番 |
仕 様 |
| RSAM-1064-x |
λ=1064nm (1050...1064nm), 変調度 90 %, 反射率@低パワー <1 %,
吸収率@低パワー >99 %, FWHM 25 nm, 緩和時間係数 〜9 ps |
| RSAM-1550-60-x |
λ=1550nm (1530...1560nm), 可飽和吸収率 60 %, 反射率@低パワー 25 % |
| RSAM-1550-70-x |
λ=1550nm (1530...1560nm), 可飽和吸収率 70 %, 反射率@低パワー 2 % |
品番中のxには、ご希望に応じて以下の数字・アルファベットが入ります。
【例】 RSAM-1550-60-FC/PC with TEC
|
x=0 |
マウントなし, チップサイズ 4 mm x 4 mm, チップ厚み 400um |
|
x=12.7g |
φ12.7mmのヒートシンクに熱伝導率の高い接着剤でマウント |
|
x=25.4g |
φ25.4mmのヒートシンクに熱伝導率の高い接着剤でマウント |
|
x=12.7s |
φ12.7mmのヒートシンクに半田付けでマウント |
|
x=25.4s |
φ25.4mmのヒートシンクに半田付けでマウント |
|
x=FC/PC |
両端子FCコネクタ/PC研磨のシングルモードファイバ(1m)のフェルール上にマウント |
|
x=FC/PC
with passive heat sink |
両端子FCコネクタ/PC研磨のシングルモードファイバ(1m)のフェルール上にマウント
パッシブヒートシンク付き |
|
x=FC/PC with TEC
|
両端子FCコネクタ/PC研磨のシングルモードファイバ(1m)のフェルール上にマウント
共振波長の微調整用にTEC（Thermoelectric Cooler）付き |
|
|
